Малярная вентилируемая полумаска SATA air star C
Увеличить


Малярная вентилируемая полумаска SATA air star C

SATA
43 066.00 Руб.

Задайте вопрос по этому товару

Описание

● Вентилируемая полумаска для маляров
● Оптимальная защита благодаря подаче
очищенного воздуха
● Идеально подходит для абсолютно
любой формы лица
● Очень легкая и удобная
● Подходит для людей, работающих в
очках
● Инновационный головной ремень для
большего комфорта пользователя
● Горячий воздух и влага не
накапливаются внутри маски

● Вентилируемая полумаска для маляров

● Оптимальная защита благодаря подачеочищенного воздуха

● Идеально подходит для абсолютнолюбой формы лица

● Очень легкая и удобная

● Подходит для людей, работающих вочках

● Инновационный головной ремень длябольшего комфорта пользователя

● Горячий воздух и влага ненакапливаются внутри маски

SATA air star C – профессиональная вентилируемая полумаска

SATA air star C обеспечивает оптимальный обзор и значительно превосходит другие фильтр-маски по эффективности защиты. Угольный фильтр предлагается в вариантах с настенным креплением или как портативный модуль с креплением на пояс маляра. Воздух, очищенный угольным фильтром, отвечает всем нормам безопасности. Очищенный воздух равномерным потоком, не встречая сопротивления, поступает прямо в маску. Температура внутри маски регулируются с помощью подогревателя и увлажнителя воздуха (аксессуары). Легкая маска весом прим. 250 г подходит для профессиональной окраски автомобилей и объектов промышленности. Частая замена фильтрующих картриджей больше не требуется. Это экономит средства и снижает эксплуатационные расходы.

SATA air star C – чувство комфорта и безопасности!

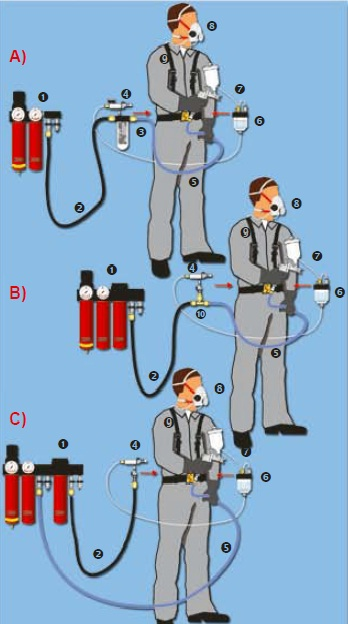

Простые решения для очистки воздуха:

SATA air star CОпция с поясным угольным фильтром

A) Предварительно очищенный воздух поступает из фильтра-редуктора, например SATA® filter 444™ (1), в фильтр (3) на поясном ремне, где проходит очистку в угольном фильтрующем элементе. Регулируемый поток воздуха подается в полумаску (8) через соединительный шланг (7). Короткий воздушный шланг (5) соединяет окрасочный пистолет с источником сжатого воздуха посредством соединительного блока.

Арт. 137554 SATA air star C полумаска с поясным фильтром*

Опция с настенным угольным фильтром

B) Мобильная версия с одним шлангом: воздух, подаваемый в окрасочный пистолет и в маску, централизованно очищается угольным картриджем в комби-фильтре, например SATA® filter 484™ (1), и поступает к маляру через воздушный шланг (2). Тройник (10) делит общий поток воздуха на два:

для подачи в пистолет (5) и регулируемой подачи в маску (7).

Арт. 137570 SATA air star C полумаска с регулировкой воздуха и застежкой-креплением на поясном ремне без фильтра*

C) Версия с двумя шлангами:

Подача воздуха осуществляется по двум отдельным шлангам: шланг подачи воздуха в маску (2) + (7), шланг подачи воздуха в пистолет (5).

Арт. 137562 SATA air star C полумаска с регулировкой воздуха на поясном ремне без фильтра*

*(1), (2), (4), (5), (6), (9) не входят в комплект поставки.



Артикулы



137554 SATA air star C Респиратор с подачей воздуха с фильтром на ремне
137588 SATA air star C Респиратор с подачей воздуха
55798 Ремень с фильтром из актив. угля для air star C
61242 SATA подогреватель подаваемого воздуха с регулятором подачи для Vision 2000 и air star C
13870 Воздушный шланг 1,2м для подсоединения окрасочного пистолета к ремню с фильтром
49080 Шланг для подачи сжатого воздуха от фильтров многоступенчатой очистки 6м
89086 Увлажнитель воздуха для Vision 2000 и air star C
122341 Ремень с Т-образным узлом подсоединения шлангов для Vision 2000 и air star C
97485 Защитные очки
13904 Сменный картридж для 54015 и 55798
81158 Сменный картридж для увлажнителя воздуха 89086



Инструкция по эксплуатации

 Инструкция в формате PDF

Надежное и эффективное использование полумаски может быть обеспечено только при строгом

соблюдении перечисленных в инструкции по применению и техобслуживанию спецификаций.

SATA не несет ответственности за повреждения, вызванные некорректным или ненадлежащим

использованием полумаски, а также за повреждения вследствие работ по техобслуживанию и

ремонту, которые проводила не SATA или один из ее уполномоченным деловых партнеров.

Кроме того, следует учитывать, что приборы респираторной защиты могут использоваться только

обученным специальным персоналом, который ознакомлен как с границами сферы применения этих

приборов, так и с действующим законодательством страны применения.

Следует учесть

Надежное и эффективное использование полумаски может быть обеспечено только при строгом

соблюдении перечисленных в инструкции по применению и техобслуживанию спецификаций.

SATA не несет ответственности за повреждения, вызванные некорректным или ненадлежащим

использованием полумаски, а также за повреждения вследствие работ по техобслуживанию и

ремонту, которые проводила не SATA или один из ее уполномоченным деловых партнеров.

Кроме того, следует учитывать, что приборы респираторной защиты могут использоваться только

обученным специальным персоналом, который ознакомлен как с границами сферы применения этих

приборов, так и с действующим законодательством страны применения.

Перед вводом прибора в эксплуатацию необходимо полностью и подробно прочесть инструкцию

по применению. Следует соблюдать правила предотвращения несчастных случаев, заводские

распоряжения и директивы, а также действующие законы и ограничения, например, правила

использования приборов респираторной защиты BGR 190, при нанесении лакокрасочного покрытия

BGR 500 и т.д. Прибор может использовать только обученный персонал и только по целевому

назначению. Перед любыми ремонтными работами и работами по техобслуживанию прибор следует

отключить от системы подачи сжатого воздуха.

Шланговый респиратор на сжатом воздухе DR по EN 14 594 состоящий из:

- Полумаски SATA air star C, комплект респираторной защиты, заказной № 137554: Полумаски,

(заказной № 137588) и ременного блока с адсорбером из активированного угля (заказной №

55798), рисунок 1.

- Полумаски SATA air star C, комплект респираторной защиты, заказной № 120444: Полумаски,

(заказной № 137588) с промышленной ременной частью (заказной № 58941), рисунок 2.

- Полумаски SATA air star C, комплект респираторной защиты, заказной № 137570: Полумаски,

(заказной № 137588) и промышленной ременной частью c Т-образный (заказной № 122341).

SATA air star C  SATA air star C



А - система воздухоснабжения

B - фильтр сжатого воздуха SATA filter 444

C - шланг подачи сжатого воздуха для комплекта респираторной защиты, заказной № SATA 49080

D - адсорбер с активированным углем сосменным фильтропатроном

E - быстроразъемная муфта соединение для подключения прибора сжатого воздуха

F - воздушный шланг пистолета

G - регулировочный вентиль для дыхательного воздуха

H - быстроразъемная муфта для респираторной защиты

l - дыхательный шланг

J - вентилируемая полумаска

K - индикатор объемного расхода воздуха

L - увлажнитель дыхательного воздуха top air

1.ОБЛАСТИ И УСЛОВИЯ ПРИМЕНЕНИЯ полумаски sata air star c



Комплект респираторной защиты SATA air star C - это высокоэффективная защита здоровья

лакировщиков при работе в опасной для здоровья среде. Он состоит из вентилируемой полумаски,

запитываемой фильтрованным дыхательным воздухом, ременного блока с фильтром из активированного

угля с дополнительным подсоединением для прибора сжатого воздуха, рисунок 1, или альтернативно,

ременного блока без фильтра из активированного угля и без подсоединения для прибора сжатого

воздуха, рисунок 2, и шланга подачи сжатого воздуха. Пользователь должен обеспечить, чтобы

всасываемый компрессором воздух не содержал вредных газов, паров и частиц (например,

отработанных газов двигателей внутреннего сгорания или камер сгорания, паров растворителей) и

были обеспечены требования DIN EN 12021. Использование кислорода или обогащенного кислородом

воздуха недопустимо. Для удаления загрязнений из дыхательного воздуха, которые происходят от

компрессора, как, например, масляный туман, между адсорбером из активированного угля, ременным

блоком, рисунок 1, или альтернативно, между установленным на стене адсорбером из активированного

угля SATA filter 464 и системой подачи воздуха, необходимо дополнительно установить фильтр

сжатого воздуха с манометром (например, SATA filter 444). Соединение системы подачи сжатого

воздуха В, рисунок 1, или Е, рисунок 2, и соответствующего ременного блока должно производится

с применением допущенного шланга подачи сжатого воздуха (теплоустойчивый, макс. 10 м) с

безопасными быстроразъемными муфтами, например, заказной № SATA 49080 (6 м).

2. Комплект поставки ПОЛУМАСКИ SATA AIR STAR C





Стандартное исполнение (137554)

Вентилируемая полумаска из смеси натурального каучука и неопрена с регулируемой

непрерывной подачей воздуха, установленный на регулируемом поясном ремне

фильтропатрон с регулировочным клапаном, фильтр из активированного угля, индикация

объемного расхода воздуха, по одной быстроразъемной муфте для подачи и отвода

воздуха для респираторной защиты, а также отвод для окрасочного пистолета.

Альтернативное исполнение (137562)

Отдельные элементы:

1. Вентилируемая полумаска как в стандартном исполнении, заказной № 137588

2. ременной блок, заказной № 58941, регулируемое воздухоснабжение (регулировочный клапан),

установленные на регулируемом поясном ремне с быстроразъемной муфтой для подачи и отвода

воздуха для респираторной защиты.



3. Технические данные ПОЛУМАСКИ SATA AIR STAR C



Необходимое минимальное рабочее избыточное давление *) 4 бара

Необходимый минимальный объемный расход 150 Нл/мин

Необходимый минимальный объемный расход 305 Нл/мин

Стандартное исполнение:

Макс. рабочее избыточное давление без пневматического инструмента 6 бар

Макс. рабочее избыточное давление с пневматическим инструментом 8 бар

(индикатор давления должен находится в зеленой области, при

необходимости закрыть регулировочный клапан)

SATA air star C соответствует EN 14954 класс 3A.

Альтернативное исполнение: Макс. рабочее избыточное давление 4,5 бара

Эксплуатационная температура от 4°C до 60°C

Макс. длина шланга 10 м

Уровень шума при минимальном объемном расходе воздуха 70 dB (A)

Вес маски респираторной защиты прибл. 180 г

адсорбер с активированным углем прибл. 750 г

Вес ременного блока или фильтра без активированного угля прибл. 260 г





*) Давление системы воздухоснабжения (А) мин. на 1 бар выше установленного рабочего

избыточного давления. В случае одновременной эксплуатации пневматического инструмента при

стандартном исполнении (137554) необходимо повышать рабочее избыточное давление до тех пор,

пока не установится необходимый расход воздуха (индикатор давления на блоке очистки воздуха в

зеленой области).



4. Принцип работы блока очистки воздуха с абсорбером из активированного угля и ременного блока без адсорбера из активированного угля



Срок службы патрона активированного угля и качество дыхательного воздуха

зависят в значительной мере от предочистки подаваемого сжатого воздуха.

Поэтому необходимо включить перед ним SATA filter 444 с автоматическим

удалением конденсата. Это прибор отфильтровывает из сжатого воздуха

практически все частицы воды и пыли. Если перепад давления между

расположенными на SATA filter 444 (заказной № 92296) манометрами выше 1

бара, то необходимо заменить патрон фильтра тонкой очистки (Смена не реже

одного раза в полгода ; см. инструкцию по эксплуатации воздушного фильтра

SATA).



Для дальнейшей очистки дыхательного воздуха от паров

масляного тумана установлен промежуточный фильтр из

активированного угля (D). Фильтр SATA filter 464 (номер

для заказа 92247) SATA filter 494 (номер для заказа 92338)

должны регулярно проверяться относительно надлежащего

функционирования, а также должно проводиться их

регулярное техническое обслуживание. Для того чтобы не

допустить насыщения картриджа из активированного угля,

его следует поменять примерно через 3 месяца. Индикатор

времени для регулярной замены фильтра входит в комплект

поставки каждого фильтра и каждого запасного картриджа!



- Для стандартной версии, устройство для очистки воздуха 55798

Как только срок службы истек (примерно 3 месяца, см. дату на защитном

корпусе), патрон-фильтр на основе активированного угля должен быть заменен.

Необходимо лишь повернуть защитный корпус и снять его. Далее, отвинтите

прозрачный колокол из ПВХ и установите новый патрон-фильтр (заменяется

каждые три месяца). Установите на защитном корпусе новую дату замены

патрона. Регулировочный клапан для необходимого объемного расхода воздуха

сконструирован таким образом, что при минимальном рабочем избыточном

давлении 4 бара без пневматического инструмента в маску респираторной

защиты подается прибл. 150 Нл/мин очищенного воздуха (индикатор давления

еще в зеленой области). Посредством открытия регулировочного клапана

(положение -Н-), можно увеличить объемный расход воздуха до значения

свыше 300 Нл/мин.



- В альтернативном исполнении, промышленной ременной частью 58941

После насыщения патрона выверните фильтровальную трубу на блоке

фильтрации SATA filter 464, вытащите фильтропатрон и вставьте новый

фильтровальный патрон в обратном порядке (периодичность замены один раз

в три месяца). Извлеките индикаторную бумагу, вывернув смотровое окошко, и

вставьте новую индикаторную бумагу. Регулировочный клапан разработан таким

образом, что при минимальном рабочем давлении 4 бара очищенный воздух

подается в маску респираторной защиты со скоростью прибл. 150 Нл/мин.

Открыв регулировочный клапан (положение -G-), можно увеличить объемный

расход воздуха до более 300 Нл/мин.

5. Применение ПОЛУМАСКИ SATA AIR STAR C



5.1 Надеть полумаску

(1) Натяните петли сборника маски до конца ленты. Полностью

протяните нижнюю затяжку, пока петли сборника не будут

лежать на колпаке маски. Потяните нижнюю затяжку через

голову.

(2) Натянуть нижнюю ленту и дыхательный шланг через голову.

(3) Надеть маску на рот и нос, затем надеть систему крепления на

затылок, при этом провести систему крепления над ушами.

(4) Натяните концы затяжек, чтобы маска прочно сидела на лице.

Выровняйте верхнюю и нижнюю затяжку или подравняйте

петли, пока полумаска не будет удобно прилегать к лицу.



5.2 Проверка работоспособности

Перед каждым использованием проводить проверку работоспособности и герметичности всего

прибора. Проверка работоспособности включает в себя проверку герметичности периметра маски,

правильной посадки маски, лент и мембран вдоха и выдоха. Дополнительно необходимо провести

проверку на предмет работоспособности и герметичности всего прибора (блок очистки воздуха или

ременную часть под давлением, в работоспособном состоянии погрузить на короткое время в чистую

воду). Не всем людям можно носить приборы респираторной защиты. Лица, использующие средства

респираторной защиты, должны быть подвергнуты медицинскому обследованию на предмет

пригодности согласно „Основным профсоюзным положениям о профилактическом обследовании

работающих G 26: Лица, использующие средства респираторной защиты для работы и спасения“

(A.W. Gentner-Verlag, Штутгарт). Кроме того, необходимо учитывать специальные положения

согласно инструкции по защите органов дыхания BGR 190.



5.2.1 Проверка герметичности полумаски

Для проверки герметичности сделайте резкий вдох. Внутри маски должно быть ощущаемо легкое

разрежение. В области герметичного контура во время вдоха не должны ощущаться утечки. При

необходимости следует поправить положение маски на голове (подтянуть ленты). Борода и глубокие

скулы могут мешать необходимому плотному прилеганию полумаски - опасность отравления!

Использовать только при герметичности полумаски.



5.2.2 Визуальная проверка мембран

Визуальная проверка мембран вдоха: Вынуть мембраны вдоха и визуально проверить. Закрепить

мембраны вдоха за цапфами. Мембраны клапанов вдоха внутри маски должны равномерно

прилегать к уплотнительной поверхности. Удостоверьтесь, что мембраны не прилипли к седлу

клапана.



Визуальный контроль мембраны для выдоха

Отделите колпак маски от корпуса. Возьмите мембрану за край и высуньте.

Проверьте, не повреждено ли седло клапана, при необходимости почистьте его.

Установите мембрану назад в седло клапана. Она должна равномерно прилегать

к поверхности. Удостоверьтесь, что мембраны не прилипли к седлу клапана. Не

позднее, чем через каждые 2 года необходимо менять мембраны вдоха и выдоха.



Комплектовать полумаску

Отрегулируйте завязки, присоедините колпак к корпусу маски, установив его сначала на нос, а

потом плотно прижав в участке клапана для выдохов. Внимание: Не нажимать на тонкие распорки в

районе выдоха. Опасность разрушения! После закрепления проверить ленты на легкость хода.



5.2.3 Другие виды проверок (см. рис. на стр. 1)

- Проверить длительность эксплуатации патрона фильтра (D).

- проверить легкость хода регулировочного клапана (G).

- проверить на повреждения индикатор объемного расхода воздуха (K) на блоке

очистки воздуха.

- проверить работу фильтра сжатого воздуха (В) и индикацию манометра.

При необходимости очистить металлокерамический фильтр на основе бронзы и заменить патрон

фильтра тонкой очистки (см. инструкцию по эксплуатации SATA серия фильтров 400).

6. Указания по применению ПОЛУМАСКИ SATA AIR STAR C



ВНИМАНИЕ: Шланговый респиратор на сжатом воздухе с полумаской в качестве дыхательной

маски нельзя использовать из-за их конструкции в ядовитой атмосфере, в которой преобладает

недостаток кислорода или превышено 100-кратное значение МАК или TRK.

- Прибор снабжается вдыхаемым воздухом независимо от потребности в нем. При помощи

регулировочного клапана (Н) можно отрегулировать соответствующий объем необходимого

дыхательного воздуха.

- Используйте прибор только с допущенным подводящим шлангом сжатого воздуха (макс. 50 м) с

безопасными быстроразъемными муфтами (например, заказной № SATA 49080, 6 м)

ВНИМАНИЕ: Для отсоединения безопасной быстроразъемной муфты вдавите ниппель муфты, и

одновременно отодвиньте назад включающую втулку муфты.

- Необходимо всегда обеспечивать, чтобы всасываемый компрессионный воздух не был загрязнен

следствие воздействий окружающей среды, как, например, отработанными газами двигателей

внутреннего сгорания, отопления, парами растворителей и пр. и чтобы вдыхаемый воздух отвечает

стандарту DIN EN12021.

ВНИМАНИЕ:

- При очень высокой производительности давление в наконечнике вдоха в полумаске может стать

отрицательным.



ВНИМАНИЕ: Защитное действие обеспечивается только, если:

1. Стандартное исполнение

индикатор давления находится в зеленой области. При каждой эксплуатации, особенно при

одновременной работе окрасочного пистолета, необходимо проверить индикатор давления (при

необх. увеличить рабочее давление);

2. Альтернативное исполнение

минимальное рабочее давление на фильтре сжатого воздуха (В) составляет 4 бара (при

необх. настроить рабочее давление). Работы по техобслуживанию должен проводить только

обученный персонал.

7. УХОД за ПОЛУМАСКой SATA AIR STAR C



7.1 Очистка и дезинфекция

Маску можно легко и без инструментов разобрать в целях очистки или замены

поврежденных деталей. При необходимости замены частей используйте

исключительно оригинальные запасные части SATA. После каждого использования

полумаску следует тщательно очистить, чтобы удалить внутри пот и конденсат.

После каждой очистки мы советуем проводить проверку работоспособности (см.

главу Проверка работоспособности) респиратора. Очистку следует произвести

максимум через шесть месяцев, даже если маска не использовалась. Для корректной

дезинфекции необходимо использовать очиститель для средств респираторной

защиты и полу масок, № заказа 134965. Через регулярные промежутки времени

(при ежедневном использовании еженедельно, а также для негерметично

упакованных приборов каждые полгода) необходимо подвергать полумаску

дезинфекции. Если полумаску используют несколько человек, то дезинфекцию

следует проводить при смене пользователя. В этом случае рекомендуется

приобрести собственную вентилируемую полумаску для каждого человека. В

качестве дезинфицирующего средства мы рекомендуем „Incidur“ фирмы Henkel.

8. ХРАНЕНИЕ И СРОК СЛУЖБЫ ПОЛУМАСКИ SATA AIR STAR C



Новые, запечатанные в оригинальную упаковку маски можно хранить при комнатной

температуре в хорошо проветриваемых помещениях. Температура хранения: от -10° C до

55° C при < 90% влажности. В оригинальной упаковке (полиэтиленовый мешок и коробка)

маски могут храниться в вышеупомянутых условиях 6 лет. Экстремальные температуры

могут повлиять на срок годности масок. Не хранить маски в комбинированных кабинах.

Использующиеся маски следует хранить в специальных шкафах для хранения или

других подходящих хранилищах для защиты от пыли и паров. Маски должны храниться

только в сухом виде. Они не должны подвергаться воздействию прямых солнечных

лучей и не должны находиться вблизи от источников жары. Никогда не кладите маски в

растворитель.

9. МАРКИРОВКА ПОЛУМАСКИ SATA AIR STAR C



Все важные для функционирования детали можно идентифицировать по их номеру. Мембрана для

выдохов и корпус маски обозначены кроме этого датой изготовления.

Маркировка мембраны состоит с цифр и точек, например: 98 и 3 точки означает: 1998 плюс 3 года

равняется году выпуска 2001. Корпус маски имеет часы с указанием года. Стрелка указывает на месяц.

Маркировка соответствия стандартам ЕС находится на внутренней стороне корпуса маски и дополнена

номером 0158, который указывает на уполномоченное учреждение «Deutsche Montan Technologie GmbH»,

место сертификации для защиты органов дыхания. Это учреждение находится по адресу: Am Technologie

Park 1 D-45307 Essen, Германия и этим учреждением была произведена сертификация ЕС и контроль

изготовления, в соответствии с абзацем 11A руководящей линии 89/686/CE.

Под маркировкой CE находится также указания на европейский стандарт EN140:1998, выполнение

которого обязательно для произведения сертификации ЕС.

10. Ремонт ПОЛУМАСКИ SATA AIR STAR C



При дефектах или при износе деталей прибора необходимо заменить соответствующую деталь, если

она указана в инструкции по применению как запасная часть. В противном случае прибор следует

отправить на ремонт. Внимание: Используйте исключительно оригинальные запасные части SATA.

Мембрана выдоха съемная. Мембраны вдоха можно вытянуть за цапфу. При установке необходимо

следить за тем, чтобы мембрана не разорвалась.

После замены деталей, которые могут влиять на герметичность, следует провести полную проверку

на предмет работоспособности и герметичности. Надежная работа приборов обеспечивается, только

если патроны активированного угля правильно и полностью установлены в корпус фильтра.







































Видео








Изменено: Понедельник, 11 Декабрь 2017 19:04

Корзина




Ваша корзина пуста.



Категории товаров

Производители


Выбор валюты


Euro / Russian Ruble / US Dollar /
