prom-kraska.ru

Статьи Струйные методы очистки поверхности

Струйные методы очистки поверхности

Струйные методы очистки можно разделить на сухую абразивоструйную очистку, абразивную струйную очистку сжатым воздухом, абразивную струйную очистку с впрыскиванием влаги и струйную очистку жидкостью под давлением.

По совокупности свойств наиболее выгодна очистка жидкостью под давлением, но ее эффективность ниже, чем при использовании абразивоструйных методов. Сходных с абразивными методами показателей по эффективности можно достичь при использовании давлений более 100 МПа, что делает процесс весьма энергозатратным и небезопасным для оператора.

Значительно улучшить показатели традиционной гидроструйной очистки позволяет применение нового рабочего тела с аномальными реологическими свойствами, а именно жидкостью, обладающей дила-тантными свойствами. Это позволяет снизить в разы рабочее давление при очистке и сохранить или повысить эффективность процесса.

Научным коллективом под руководством профессора, д.х.н. А. И. Крашенинникова разработаны составы на основе водорастворимых полимеров и бентонита, обладающие ярко выраженными дила-тантными свойствами. Это означает, что при увеличении скорости сдвига для данной жидкости происходит значительное увеличение вязкости. При этом взаимодействие с поверхностью переходит на другой качественный уровень, то есть струя жидкости взаимодействует с поверхностью не как жидкость, а как твердое тело.

Количественные значения при проявлении данного эффекта зависят от состава композиции и могут быть направленно изменены в широких пределах для обеспечения наилучшего комплекса свойств.

Для изучения характерных особенностей поверхности, получаемой после гидроструйной очистки, были применены методы микроскопии.

На рис. 1, 2 представлены изображения поверхности образцов из конструкционной стали, подвергнутые шлифованию (рис. 1) и гидроструйной очистке с использованием дилатантного рабочего тела (рис. 2).

PO_06_2012_Site2-2

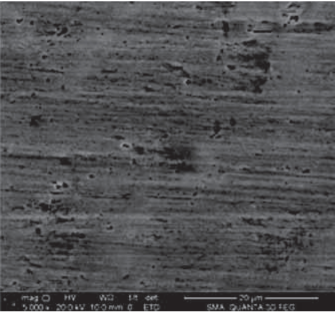

Рис. 1. Изображение поверхности стального шлифованного образца

PO_06_2012_Site2-1

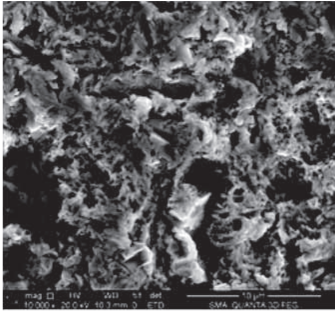

Рис. 2. Изображение поверхности стального образца, подвергнутого гидроструйной обработке

Из представленных изображений явно видны отличия поверхностей, получаемых шлифованием и гидроструйной обработкой. Образец, полученный шлифованием, имеет менее развитую поверхность, чем образец, полученный гидроструйной обработкой. Это позволило нам сделать предположение, что лакокрасочные покрытия, нанесенные на металлическую поверхность, подвергнутую гидроструйной обработке, будут иметь лучшие показатели по адгезии по сравнению с механически обработанными образцами.

Обновлено 16.11.2015 19:11

Корзина




Ваша корзина пуста.



Категории товаров

Выбор валюты


Euro / Russian Ruble / US Dollar /
