Типовые схемы питания наносящих вальцов лакокрасочным материалом

На плоские поверхности щитов и деталей лакокрасочные покрытия можно наносить вальцами. Принцип устройства таких станков очень прост. Деталь прокатывается между парой вальцов, одновременно подающих и наносящих лакокрасочный материал. Чаще всего материал наносится на деталь верхним подающим вальцом, хотя встречаются станки, у которых нанесение производится нижним подающим вальцем.

Подача деталей к вальцам и прием их могут быть осуществлены вручную или различными транспортными механизмами (вальцами, цепями, ремнями и т. д.). Питание вальцы могут получать по различным схемам. Типовые схемы питания наносящих вальцов показаны на рис. 1.

okr-valtsy

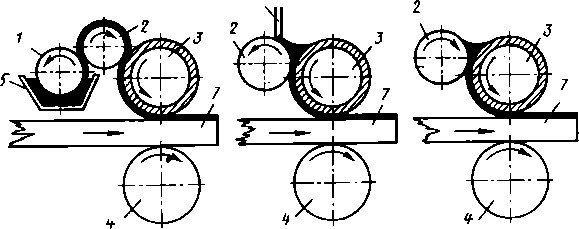

Рис. 1. Типовые схемы питания наносящих вальцов лакокрасочным материалом:

а — от питательного вальца, погруженного в лакокрасочный материал; б — подачей материала в зазор между наносящим вальцом н дозирующим, вращающимся навстречу наносящему; в — подачей в зазор между наносящим вальцом н дозирующим, вращающимся попутно наносящему; 1 — питательный валец; 2 дозирующий валец; 3 — обреэиненный наносящий валец; 4 —вальцы; 5 — ванна с лакокрасочным материалом; в — ракль; 7 — детали

Наносящий механизм, показанный на рис. 1, а, состоит из трех вальцов 1, 2 и 3 и ванны 5 с лакокрасочным материалом.

Питательный валец погружен в ванну и при вращении передает слой лакокрасочного материала на дозирующий валец 2, а тот в свою очередь — на валец 3, который наносит лак на деталь 7. Подача выполняется вальцами 3 и 4.

Изменять толщину слоя лака, наносимого на деталь, можно регулированием ширины щели между питательным и дозирующим вальцами. Ширина этой щели определяет максимальную толщину слоя лака на дозировочном вальце. Соответственно ей должна проводиться подстройка щели между дозировочным и лаконаносящим вальцами.

Лаконаносящий валец делают обрезиненным — резина этого вальца должна быть стойкой к действию растворителей, содержащихся в наносимом лакокрасочном материале.

Обновлено 09.11.2015 07:59
