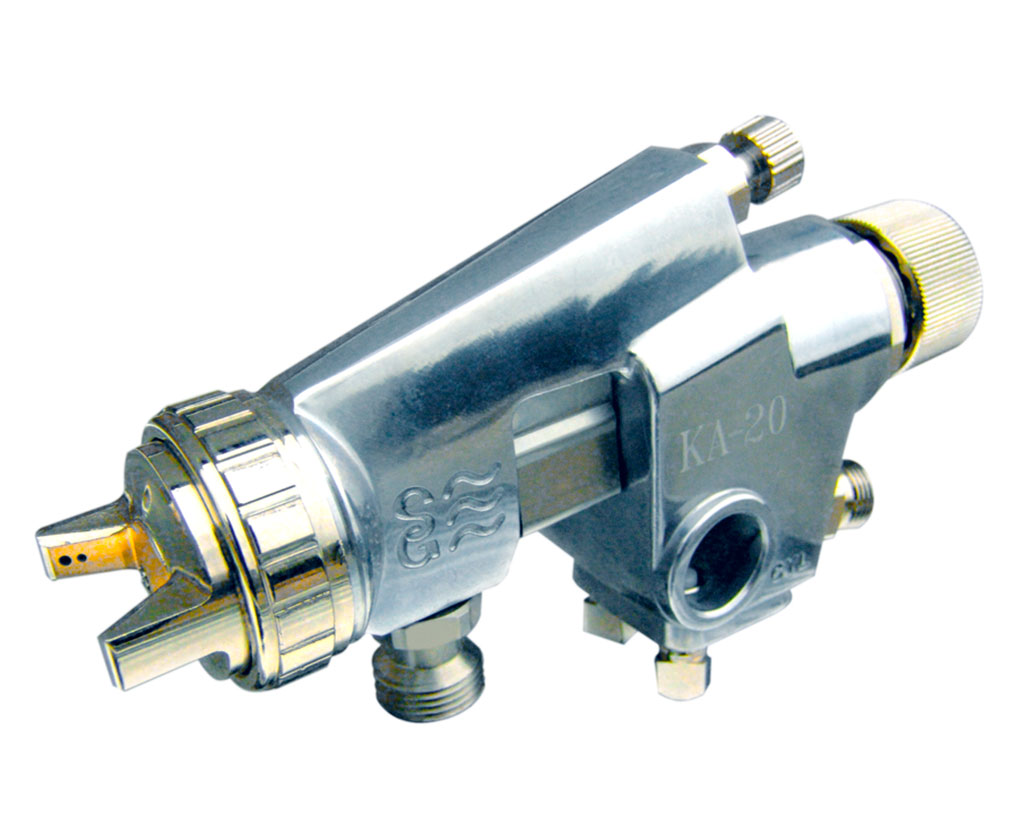

Автоматический краскораспылитель КА-20
Описание
Краскораспылители автоматические КА-20 предназначены для нанесения лакокрасочных материалов с условной вязкостью от 15 до 40 с по вискозиметру ВЗ-246 с соплом диаметром 4 мм по ГОСТ 9070 методом пневматического распыления на изделия простой и средней групп сложности в устройствах при механизации и автоматизации окрасочных работ в различных отраслях промышленности.
Краскораспылители КА-20 – традиционные автоматические пневматические, работают при давлении сжатого воздуха на распыление до 0,4 Мпа (4,0 кгс/см2).
Краскораспылители выпускаются с соплами различного диаметра 1,0 мм; 1,2 мм; 1,4 мм; 1,6 мм; 1,8 мм; 2,0 мм.
Вид климатического исполнения краскораспылителей УХЛ4 по ГОСТ 15150.
Система краскоподачи изготовлена из антикоррозионных материалов.
Позволяют получать покрытия до II класса по ГОСТ 9.032-74.
Технические характеристики
|
Наименование показателя |
Ø сопла, мм |
КА-20 |
|
|
1 |
2 |
3 |
|
|
Производительность По расходу ЛКМ, г/мин |
1,0 1,2 1,4 1,6 1,8 2,0 |
200±50 220±50 240±50 260±60 280±60 300±60 |
|
|
Рабочее давление лакокрасочного Материала на входе в краскораспылитель, МПа |
для всех диаметров |
0,065- 0,005 |
|
|
Размеры отпечатков факела на расстоянии 200 мм от распылительной головки,мм большого овала |
1,0 1,2 1,4 1,6 1,8 2,0 |
330±60 340±60 340±60 350±70 350±70 370±80 |
|
|
малого овала (КА-20),
|
1,0 1,2 1,4 1,6 1,8 2,0 |
50±20 60±20 60±20 60±20 70±30 80±40 |
|
|
Рабочее давление сжатого воздуха на распыление ,МПа |
для всех диаметров |
0,4-0,04 |
|
|
Рабочее давление сжатого воздуха на управление, МПа |
для всех диаметров |
0,4-0,04 |
|
|
Расход воздуха, приведенного к нормальным условиям, м3/ч |
для всех диаметров |
20+5
|
|
|
Удельный расход воздуха, приведенного к нормальным условиям, м3хч-1, не более |
для всех диаметров |
0,17 |
|
|
Габаритные размеры, мм, не более: длина ширина высота |
для всех диаметров |
160 40 90 |
|
|
Масса краскораспылителя, кг, не более |
|
0,6 |
