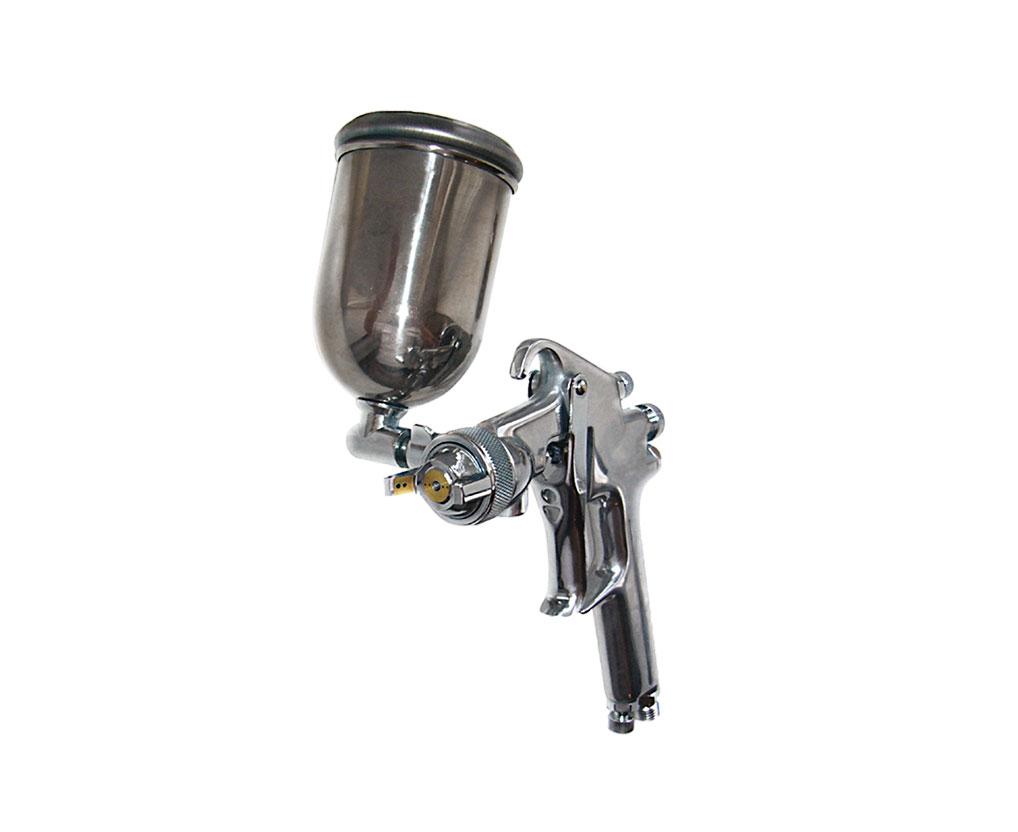

Краскораспылитель КРП-42Б
Описание
Предназначены для нанесения ЛКМ с условной вязкостью в диапазоне от 15 до 30 с по вискозиметру ВЗ-246 с диаметром сопла 4 мм (ГОСТ 9070-75) на изделия простой и средней групп сложности в различных областях промышленности. Краскораспылитель КРП-42Б снабжен верхним красконаливным бачком с боковым подводом ЛКМ емкостью 400 мл, который перемещается по оси. Система краскоподачи изготовлена из антикоррозионных материалов. КРП-42Б относятся к традиционным пневматическим краскораспылителям.
Позволяют получать покрытия до II класса по ГОСТ 9.032-74.
Краскораспылители выпускаются с соплом краски диаметром 1,0 мм, 1,3 мм, 1,5 мм, 1,8 мм, 2,0 мм и 2,5 мм.
Технические характеристики
|
Наименование показателя |
Ø сопла, мм |
КРП-42Б |
|
|
1 |
2 |
3 |
|
|
Производительность По расходу ЛКМ, г/мин |
1,0 1,3 1,5 1,8 2,0 2,5 |
170±50 200±50 230±60 260±80 280±90 300±90 |
|
|
Размеры отпечатков факела на расстоянии (200+50) мм от сопла, мм малого овала |
1,0 1,3 1,5 1,8 2,0 2,5 |
35±10 40±15 50±20 60±25 70±30 80±35 |
|
|
большого овала |
1,0 1,3 1,5 1,8 2,0 2,5 |
170±40 200±50 230±55 260±80 280±90 320±90 |
|
|
Рабочее давление сжатого воздуха,МПа |
для всех диаметров |
0,4-0,04 |
|
|
Расход сжатого воздуха, Приведенного к нормальным Условиям, м3/ч |
1,0 1,3 1,5 1,8 2,0 2,5 |
10±4,0 11±4,5 13±4,5 17±4,5 18±4,5 20±5,0 |
|
|
Габаритные размеры, мм, не более: длина ширина высота |
для всех диаметров |
160 110 250 |
|
|
Усилие нажатия на курок, Н (кгс), не более |
для всех диаметров |
20 (2,0) |
|
|
Масса, кг, не более |
для всех диаметров |
0,6 |
