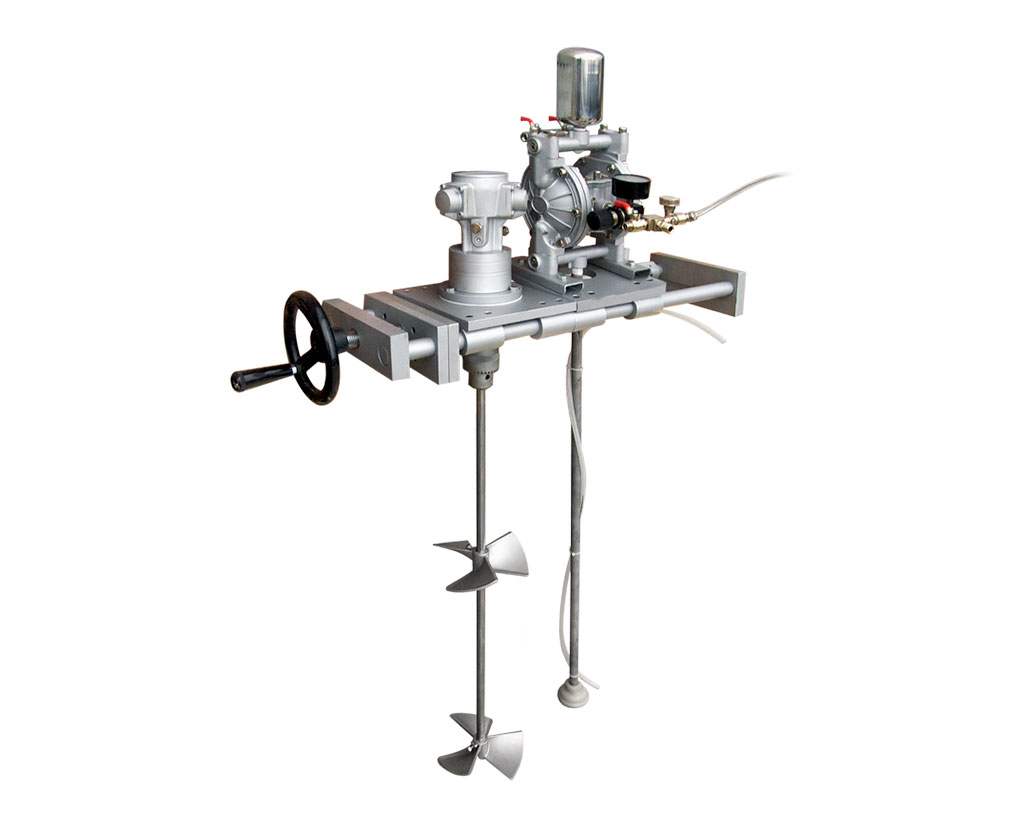

Насос с пневмомешалкой НПМ-9
Описание
Насос с пневмомешалкой НПМ-9 расположен на станине, которая устанавливается на емкость с лакокрасочным материалом (бочки со съемными крышками диаметром от 550 до 605 мм, глубиной от 900мм) и закрепляется в упорах при помощи штурвала.
Разработан на базе насоса НД-3 и мешалки ПМУ-5. Условная вязкость лакокрасочного материала по вискозиметру ВЗ-246 с диаметром сопла 4 мм (ГОСТ 9070-75) не более 120 секунд.
Могут применяться во взрывоопасных зонах классов В-Ia, B-Iб, B-IIf согласно ПУЭ.
Технические характеристики
|
Наименование показателей
|
НПМ-9 |
|
Производительность насоса, л/мин, не менее (при раб. давлении 0,5 Мпа) |
8,0* |
|
Рабочее давление сжатого воздуха на привод насоса, МПа |
0,2-0,5 |
|
Рабочее давление сжатого воздуха на привод пневмомешалки, Мпа, не более |
0,5 |
|
Суммарный расход воздуха, приведенного к нормальным условиям, на привод насоса и мешалки, м3/ч, не более |
35 |
|
Габаритные размеры, мм, не более длина ширина высота |
900 310 1300 |
|
Масса, кг, не более |
22 |
