A 25 Высоко-защитная смешанная система
Описание
F-714 SHOP PRIMER
URKI-NATO POLYURETHANE TOPCOAT 2K
ОБЛАСТЬ ПРИМЕНЕНИЯ
Система разработана для быстрой окраски.
Разработана для машиностроения, для внутренних и наружных стенок различных емкостей. F-714 обычно используется в качестве праймера из-за его антикоррозионных свойств.
При сварке без ядовитых паров. Не перекрывается шпатлевками на полиэстере.
Urki-Nato имеет превосходные свойства по: твердости, эластичности, износостойкости к таким веществам как мыло, топливо, жир, нефть, химические продукты, и т.д.
Может быть смешан с Отвердителями:
Hardener Е- 225 (для наружных поверхностей)
Hardener Е- 277 (для внутренних поверхностей)_
ПОДГОТОВКА ПОВЕРХНОСТИ - СТАЛЬ, АЛЮМИНИЙ, Оцинкованная сталь
Поверхности должны быть полностью обезжирены и очищены от окислов.
|
Физические свойства
|
F-714
|
Urki-Nato
|
|
Тип продукта
|
Модиф. Винил
|
Полиуретан полиэстера
|
|
Плотность 20° C
|
0,95-1,30
|
1,05 -1,30
|
|
Вязкость поставки при 20° C
|
50 - 70 sec. Ford n° 4
|
80 - 90 KU (Stormer)
|
|
Сухой остаток (% веса)
|
23-28%
|
55 -67%
|
|
Сухой остаток (% объема)
|
11-15%
|
48-54%
|
|
Содержание летучих веществ (V.O.C.)
|
774 g/l (готов к применению)
|
540 g/l (готов к применению)
|
|
Цвет
|
Grey 1220, Creme 1749, Beige 1639, White 9110, Black matt 9005
|
s/m URKI-SYSTEM
|
|
|
||
|
Свойства сухой пленки
|
F-714
|
Urki-Nato
|
|
Теоретическая укрывистость
|
12- 14 m2/ l. (10 мк)
|
12 - 13 m2/ l. (40 мк)
|
|
Блеск 60 - 60°
|
Satine 5-25%
|
95 - 100%
|
|
Последующие покрытия, ч
|
1
|
18
|

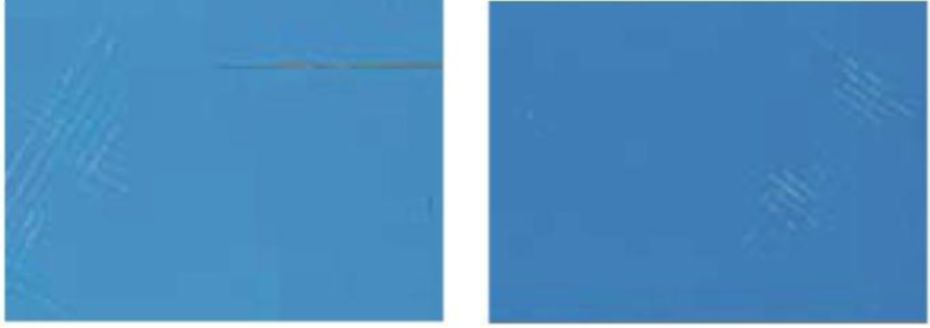

Защитные свойства и сертификаты
Эта система сопротивляется 250 часам Солевого Тумана при проверке по ISO 9927 : 2007
URKI-NATO Покрывной слой классифицирована как М-1 На основании испытаний Лаборатории аттестованной на соответствие UNE 23727:1990
| F-29 | Urki-Nato | ||||||
 |
 |
 |
 |
 |
 |
 |
|
| 15±3” | URKISOL 222 5-10% |
URKIS0L 88 20-25% D 1,6-1,8mm. |
30-40 мк | E-277 (внутр.) E-225 (внеш.) |
5ч. | 25±5”. |
|
 |
 |
 |
 |
|
|
|
 |
| От пыли 15´ На отлип 30´. |
5-10´ | URKIS0L 88 5% 0,011-0,013´´ |
URKIS0L 88 5% 0,011-0,013´´ |
URKIS0L900P/8229 25-30% D 1,4-1,6mm. |
35-45 мк |
На отлип 30´ Не слипается 3-5 ч |
20´ |
|
|
|
|||||
|
10-15´ 70ºC/30´ |
URKIS0L 900P/8229 8-12% 0,009-0,011´´ |
URKIS0L 900P/8229 8-12% 0,009-0,011´´ |
|||||
 |
|
| 480 часов солевого тумана | 240 часов Влажность |
Материалы системы
|
Наименование |
Наименование |
Объем/Вес |
Изм |
|
F-29 2020 CREMA |
Грунт с фосфатом цинка бежевый |
5 |
Kg |
|
F-29 2020 CREMA |
Грунт с фосфатом цинка бежевый |
25 |
Kg |
|
F-29 ROJO OXIDO 8012 |
Грунт с фосфатом цинка кр-корич. |
5 |
Kg |
|
F-29 ROJO OXIDO 8012 |
Грунт с фосфатом цинка кр-корич. |
25 |
Kg |
|
URKI-SOL 88 UNIVERSAL |
Растворитель универсальный |
5 |
Lt |
|
6742 URKI-NATO CONVERTIDOR |
Биндер 2к Акрил-ПУР эмали |
14,4 |
Lt |
|
6742 URKI-NATO CONVERTIDOR |
Биндер 2к Акрил-ПУР эмали |
3,6 |
Lt |
|
CATALIZADOR E-225 ACRILICO LENTO |
Отвердитель акриловый |
5 |
Lt |
|
CATALIZADOR E-225 ACRILICO LENTO |
Отвердитель акриловый |
2,5 |
Lt |
|
URKI-SOL 8229 ACRILICO |
Растворитель акриловый |
5 |
Lt |
