BINKS СЕРИЯ DX™ Пневматические мембранные насосы с коэффициентом усиления давления 1:1
Описание
Описание
DX70 - это высокопроизводительный пневматический двухмембранный насос с коэффициентом усиления давления 1:1, разработанный специально для подачи красок и других материалов непосредственно в распылители. Насос оснащен уникальной мембраной без складок, повышающей ее надежность и срок службы. DX70 также имеет «встроенный» регулятор жидкости, обеспечивающий непрерывную поставку жидкости в распылитель практически без пульсаций, таким образом устраняя необходимость в дополнительных регуляторах жидкости и уравнительных камерах.
Спектр предложений DX70 включает отдельные насосы, комплекты насосов в сборе и готовые к эксплуатации полные комплекты насосов и аксессуаров со всемирно известными распылителями DeVilbiss. DX70 идеально подходят для использования со всеми типами распылителей, включая классические, совместимые с технологией Trans-Tech©, HVLP (с высоким расходом воздуха при низком давлении), LVLP (с низким расходом воздуха при низком давлении) и электростатические распылители низкого давления.
■ Деревообработка и столярное дело
■ Авиакосмическая промышленность
■ Сельское и хозяйство и внедорожная техника
■ Гончарное производство и керамическое глазурование*
■ Профессиональные маляры и самозанятые специалисты
■ Судостроение и судоходство
■ Обслуживание грузовых автомобилей и автобусов
■ Железнодорожная и транспортная отрасль
■ и многое другое
НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ МАТЕРИАЛЫ И ПОКРЫТИЯ
■ Краски и прочие материалы на основе растворителей и воды
■ Лаки, морилка и глянцевое покрытие
■ Адгезивы и наполнители
■ Керамические и глазурованные материалы*
■ Уплотнители и грунтовые покрытия
■ и многое другое
*Для нанесения керамической глазури можно использовать стандартный насос без регулятора жидкости.
Преимущества
5-ЛЕТНЯЯ ГАРАНТИЯ НА НАСОСЫ BINKS СЕРИИ DX
Binks® гарантирует первоначальному конечному пользователю, что в продуктах Binks серии DX™ при нормальной эксплуатации и обслуживании не возникнут неисправности по причине дефектов материалов или сборки в течение пяти (5) лет от даты поставки от Binks. Не включает расходные детали для нормальной эксплуатации.
Ацеталевый корпус насоса с шариками и сферическими посадками из нержавеющей стали для универсальной совместимости со всеми красками, включая керамические глазури
Уникальная форма мембраны и «встроенный» регулятор жидкости
обеспечивают устойчивое давление и непрерывный поток краски
Не застревающий воздушный клапан обеспечивает плавную и тихую подачу краски без пульсаций до 1000 см3/мин
Четко размеченные регуляторы подачи воздуха обеспечивают независимый контроль давления воздуха и жидкости в насосе и распылителях
Быстроразъемные замки впускных и выпускных воздушных и жидкостных патрубков ускоряют процесс обслуживания
Клапан перепуска/слива Этот дополнительный компонент ускоряет процесс замены краски, что позволяет сократить простои и экономить время и деньги
Крепления для аксессуаров насоса Аксессуары включают тележку, настенное крепление, бак 25 л и треножный штатив с распылителями и шлангами или без них
Аксессуары с фильтром жидкости для более тонких лакокрасочных покрытий
Binks DX70 - это экономичное решение по сравнению с баллонами повышенного давления, для которого не требуются дорогостоящие ежегодные проверки и сертификаты на баропрочность.
Технические характеристики
| СПЕЦИФИКАЦИИ НАСОСА DX70 (ОТДЕЛЬНЫЙ НАСОС) | |
| Передаточное отношение насоса | 1 к 1 |
| Макс. давление воздуха | 7 бар/100 фунтов/кв. дюйм |
| Макс. давление жидкости | 7 бар/100 фунтов/кв. дюйм |
| Номинальный объем потока за цикл | 0,07 л (0,018 галлона США) |
| Объем подачи жидкости при 60 циклах/мин | 4,2 литра/мин (1,1 галлона США/мин) |
| Макс. рекомендуемое кол-во циклов при продолжительной работе | 10 циклов/мин |
| Макс. рекомендуемое кол-во циклов при кратковременной работе | 30 циклов/мин |
| Соединение для впуска жидкости | 3/8“, универсальное (BSPP/NPSM) наружное или внутреннее |
| Соединение для выпуска жидкости | 3/8“, универсальное (BSPP/NPSM) наружное или внутреннее |
| Макс. высота сухого/мокрого всасывания | 6,6 м (21,8 фута) |
| Впуск воздуха | G1/4" (BSPP), внутренний |
| Пилот регулятора жидкости | трубка 04 |
| Объем воздуха за цикл при 6,9 бар/100 фунтов/кв. дюйм | 0,77 л (0,027 станд. куб. фут/мин) |
| Поток воздуха при 10 циклах/мин, 6,9 бар/100 фунтов/кв. дюйм | 7,7 л/мин (0,27 станд. куб. фут/мин) |
| Поток воздуха при 30 циклах/мин, 6,9 бар/100 фунтов/кв. дюйм | 23,2 л/мин (0,82 станд. куб. фут/мин) |
| Качество воздуха ISO 8573.1 Класс 3.3.2 # | Грязь 5 микронов |
| Вода -20' C при 7 бар (940 ч./млн) | |
| Масло 0,1 мг/м3 | |
| Без смазки | |
| Уровень шума | 68 дБ LAeq |
| Заземление (крышка воздухозаборника) | <10 |
| Вес (отдельный насос) | 2,2 кг (4,9 фунта) |
Комплектация
Комплекты мембранных насосов DX70
Комплекты насосов Binks DX70 энергоэкономичны и просты в транспортировке. Пневматические двухмембранные насосы с коэффициентом усиления давления 1:1 доступны с различными стационарными и мобильными аксессуарами для обработки широкого спектра промышленного оборудования и транспортных средств. Высокое качество конструкции насоса обеспечивает его пригодность для использования практически с любыми материалами на основе воды и растворителей. Также имеется специальная версия для работы с материалами на основе керамической глазури.
Аксессуары включают четко размеченные регуляторы подачи воздуха для раздельного контроля давления насоса, распылителя и подачи рабочей жидкости.
В комплект аксессуаров входит гибкий впускной шланг или жесткая впускная трубка с фильтром для краски.
Для нанесения тонких слоев краски предлагается выпускной фильтр рабочей жидкости из нержавеющей стали с размером ячейки сита (mesh) 60 и 100* (* стандарт).
В дополнительной комплектации также предлагается блок клапана перепуска и слива для ускорения процесса смены краски и сокращения времени простоя.
DX70 обеспечивает подачу рабочей жидкости со скоростью до 1000 см3 в минуту и имеет функцию автоконтроля заливки.

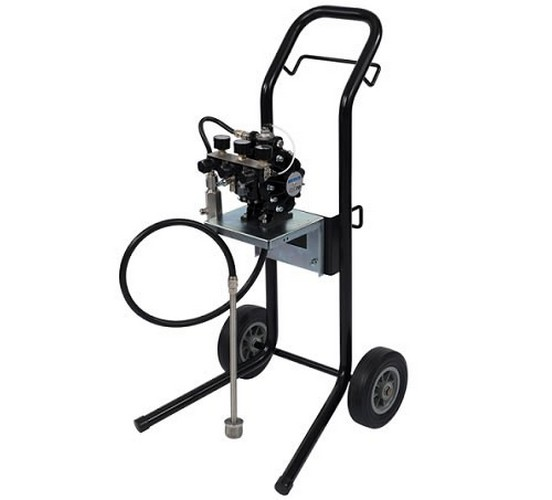

DX70R3-CF: комплект насоса с тележкой,фильтром и тремя регуляторами подачи воздуха.
DX70R3-T: комплект насоса с треножным штативом и тремя регуляторами подачи воздуха.
DX70R3-CFG: комплект насоса с тележкой, баком 6 л для подачи материала самотеком, фильтром и тремя регуляторами подачи воздуха.
DX70R3-PFA: комплект насоса с креплением на бак, смесителем, фильтром краски и тремя регуляторами подачи воздуха (бак 25 л не входит в комплект).
DX70R3-WF Wall: комплект насоса с настенным креплением, фильтром краски и тремя регуляторами подачи воздуха (бак 25 л не входит в комплект).
«Встроенный» регулятор жидкости обеспечивает легко регулируемый поток жидкости без пульсаций. Этот компонент у конкурентных моделей поставляется за отдельную плату.
Быстрое обслуживание: незастревающий воздушный клапан обеспечивает плавный, тихий и непрерывный ход работы.
1. Фильтр для жидкости из нержавеющей стали с размером ячейки сита (mesh) 60 и 100* (* размер 100 поставляется в стандартной комплектации).
2. Отвечает требованиям CE и ATEX, имеет провод заземления в стандартной комплектации.
3. Все впускные трубки имеют фильтр из нержавеющей стали.
4. Дополнительно: блок клапана перепуска и слива.
5. Уникальные быстроразъемные замки впускных и выпускных воздушных и жидкостных патрубков для быстрого и удобного обслуживания.
6. Внутри баков подачи жидкости самотеком имеется фильтр.
Готовые к эксплуатации аксессуары для DX70 включая распылители
Аксессуары для насосов DX70 доступны с распылителем Advance HD или FLG 5 Trans-Tech© или классическим распылителем. Аксессуары поставляются с воздушными и жидкостными шлангами длиной 7,5 м. Для начала работы требуется только должным образом подключить шланги и распылители.
Готовые к эксплуатации аксессуары для DX70. Номера частей:
DX70R3-TF-FLG5: треножный штатив с распылителем FLG 5
DX70R3-CF-FLG5: тележка с распылителем FLG 5
DX70R3-TF-ADV: треножный штатив с распылителем Advance
DX70R3-CF-ADV: тележка с распылителем Advance
Распылители имеют три регулятора воздуха, воздушный и жидкостный шланги длиной 7,5 м и блок фильтра жидкости с распылителем Advance HD Trans-Tech© (насадка 1,4 мм с воздушной головкой 510) или FLG 5 Trans-Tech© (насадка 1,4 мм с воздушной головкой 622).
