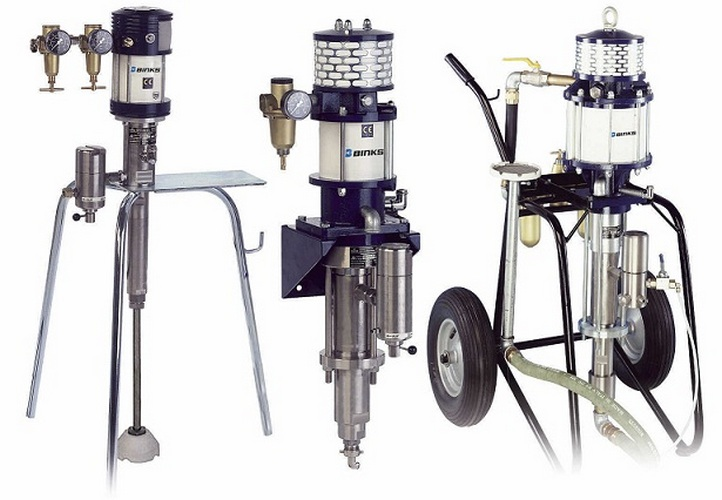

Окрасочные установки HP
Описание
- Установки представляют собой мобильный комплекс для подключения к существующей пневматической линии или компрессору с рабочим давление воздуха до 7 бар
- Применяются для нанесения любых ЛКМ (в т.ч. высоковязких), методами безвоздушного и комбинированного распыления.
- Надежны в работе и просты в обслуживании
- Имеют высокую коррозионную и абразивную стойкость
Binks
Тип насоса: HP 4/20 HP 3/28 HP 4/32 HP 10/32 HP 6/34 HP 25/48 HP 6/60 HP 20/66 Передаточное соотношение: 20:1 28:1 32:1 32:1 34:1 48:1 60:1 66:1 Свободный проток: 4 л/мин 2,5 л/мин 4 л/мин 10 л/мин 6 л/мин 25 л/мин 6 л/мин 18 л/мин Входное давление (макс): 8,0 бар 8,0 бар 8,0 бар 8,0 бар 8,0 бар 8,0 бар 6,5 бар 6,5 бар Производительность при 60 дв/х: 1,6 л/мин 0,7 л/мин 1,6 л/мин 4,3 л/мин 2,3 л/мин 9,0 л/мин 2,3 л/мин 6,9 л/мин Подача за дв/х: 27 см 3 11 см 3 27 см 3 72 см 3 38 см 3 150 см 3 38 см 3 115 см 3 Ход поршня
75 мм
42 мм
75 мм
75 мм
75 мм
120 мм
75 мм
120 мм
HP4/20
Передаточное соотношениеПодача за 1 дв/х
Свободный проток
Максимальное рабочее давление
Потребление воздуха
20:1
27 см 3
4,0 л/мин
100 бар
120 - 800 л/мин
Тип:
на тележке
настенный
на треноге
Безвоздушный
Комбинированный0014-0420F-AL
0014-0420F-AC0014-0420W-AL
0014-0420W-AC0014-0420D-AL
0014-0420D-AC
HP3/28
Передаточное соотношениеПодача за 1 дв/х
Свободный проток
Максимальное рабочее давление
Потребление воздуха
28:1
11 см 3
2,5 л/мин
224 бар
120 - 800 л/мин
Тип:
на тележке
настенный
на треноге
с ведром
Безвоздушный
0014-0328F-AL
0014-0328W-AL
0014-0328D-AL
0014-0328B-AL
Комбинированный
0014-0328F-AC
0014-0328W-AC
0014-0328D-AC
0014-0328B-AC
HP4/32
Передаточное соотношениеПодача за 1 дв/х
Свободный проток
Максимальное рабочее давление
Потребление воздуха
32:1
27 см 3
4 л/мин
256 бар
120 - 800 л/мин
Тип:
на тележке
настенный
на треноге
с ведром
Безвоздушный
0014-0432F-AL
0014-0432W-AL
0014-0432D-AL
0014-0432B-AL
Комбинированный
0014-0432F-AC
0014-0432W-AC
0014-0432D-AC
0014-0432B-AC
Лучшие насосы для решения всех окрасочных задач
HP 10/32
Передаточное соотношение
Подача за 1 дв/х
Свободный проток
Максимальное рабочее давление
Потребление воздуха
32:1
72 см 3
10 л/мин
256 бар
120 - 1200 л/мин
Тип:
на тележке
настенный
Безвоздушный
0014-1032F-AL
0014-1032W-AL
Комбинированный
0014-1032F-AC
0014-1032W-AC
HP 6/34
Передаточное соотношениеПодача за 1 дв/х
Свободный проток
Максимальное рабочее давление
Потребление воздуха
34:1
38 см 3
6 л/мин
272 бар
120 - 1200 л/мин
Тип:
на тележке
настенный
Безвоздушный
0014-0634F-AL
0014-0634W-AL
Комбинированный
0014-0634F-AC
0014-0634W-AC
HP 25/48
Передаточное соотношениеПодача за 1 дв/х
Свободный проток
Максимальное рабочее давление
Потребление воздуха
48:1
150 см 3
25 л/мин
348 бар
600 – 2650 л/мин
Тип:
на тележке
настенный
Безвоздушный
0014-2548F-AL
0014-2548W-AL
HP 6/60
Передаточное соотношениеПодача за 1 дв/х
Свободный проток
Максимальное рабочее давление
Потребление воздуха
60:1
38 см 3
6 л/мин
390 бар
120 - 1200 л/мин
Тип:
на тележке
настенный
Безвоздушный
0014-0660F-AL
0014-0660W-AL
HP20/66
Передаточное соотношениеПодача за 1 дв/х
Свободный проток
Максимальное рабочее давление
Потребление воздуха
66:1
115 см 3
18,5 л/мин
429 бар
600 – 2650 л/мин
Тип:
на тележке
настенный
Безвоздушный
0014-2066F-AL
0014-2066W-AL
Примечание: Комплекты поставки насосов высокого давления Binks не включают в себя пистолеты, шланги и т.д. (За исключением моделей Raptor 2).
Комплект поставки:
БЕЗВОЗДУШНЫЙ
HP 4/20
HP 3/28
HP 4/32
HP 10/32
HP 6/34
HP 25/48
HP 6/60
HP 20/66
Фильтр
Тип 3
Тип 1
Тип 3
Тип 3
Тип 3
Тип 11
Тип 11
Тип 11
Фильтр заборника
59 мм
59 мм
59 мм
59 мм
59 мм
59 мм
140 мм
140 мм
Регулятор давления
3/8”
3/8”
3/8”
3/8”
1/2”
R 1"
R 1"
R 1"
Гибкий заборник (тележка/настенный)
NW 20
NW 13
NW 20
NW 20
NW 20
NW 25
NW 20
NW 25
Прямой забор (тренога/ведро)
NW 20
NW 9
NW 20
NW 20
NW 20
КОМБИНИРОВАННЫЙ
HP 4/20
HP 3/28
HP 4/32
HP 10/32
HP 6/34
Фильтр
Тип 3
Тип 1
Тип 3
Тип 3
Тип 3
Фильтр заборника
59 мм
59 мм
59 мм
59 мм
59 мм
Регулятор давления
AC 3/8”
AC 3/8”
AC 3/8”
AC
AC
Гибкий заборник (тележка/настенный)
NW 20
NW 13
NW 20
NW 20
NW 20
Прямой забор (тренога/ведро)
NW 20
NW 9
NW 20
NW 20
NW 20
При нанесении ЛКМ методом безвоздушного распыления дробление ЛКМ происходит без участия сжатого воздуха. Термин «безвоздушное распыление» - условный. Под ним подразумевается дробление ЛКМ за счет высокого гидравлического давления, оказываемого на него, и вытеснения с большой скоростью через эллиптическое отверстие специального сопла. При этом потенциальная энергия ЛКМ при выходе его в атмосферу переходит в кинетическую, возникают завихрения, приводящие к пульсации струи, развитию колебаний и деформации поверхности струи. Деформация усиливается благодаря гидродинамическому воздействию окружающего воздуха и приводит к образованию облака аэрозоля, размер капель которого колеблется в широком диапазоне. За счет полученной кинестетической энергии капли ЛКМ движутся к окрашиваемой поверхности и, преодолевая сопротивление воздуха, тормозятся и мягко настилаются на поверхность. Часть наиболее мелких капель теряет скорость и, не долетая до окрашиваемой поверхности, выпадает из окрасочного факела, оседая на полу и окружающих предметах.
Размер капель распыляемого материала зависит от давления, геометрических размеров и формы сопла, расхода материала и его физических свойств.
По сравнению с пневматическим распылением метод безвоздушного распыления позволяет:
- резко снизить потери ЛКМ на туманообразование;
- уменьшить расход растворителей в связи с возможностью распыления более вязких ЛКМ;
- снизить мощность вентиляции, так как необходимо удалять в основном только пары растворителей;
- увеличить производительность труда (особенно при окрашивании больших площадей);
- уменьшить в ряде случаев трудоемкость окрасочных работ благодаря возможности нанесения покрытий большей толщины;
- значительно снизить загазованность помещений и улучшить санитарно – гигиенические условия работы в цехе, особенно при недостаточной вытяжной вентиляции.
В отличие от факела, образующегося при работе пневматического краскораспылителя, при безвоздушном распылении факел распыляемого ЛКМ резко очерчен и почти не образует окрасочного тумана.
Принадлежности
Фильтра: |
Номер заказа |
Тип 1 |
0114-013525 |
Тип 3 |
0110-009130 |
Тип 11 |
0114-011760 |
Сетка фильтра |
30 mesh |
50 mesh |
70 mesh |
100 mesh |
150 mesh |
200 mesh |
Тип 1 |
0114-014916 |
0114-014887 |
0114-014876 |
0114-014875 |
0114-014877 |
0114-014878 |
Тип 3 |
0110-009131 |
0114-009132 |
0110-009133 |
0110-009134 |
||
Тип 11 |
0114-014917 |
0114-014886 |
0114-014884 |
0114-014883 |
0114-014882 |
0114-014881 |
Фильтр заборника |
20 mesh |
30 mesh |
50 mesh |
70 mesh |
59 мм |
0114-014112 |
0114-014068 |
0114-014221 |
|
140 мм |
0114-014052 |
0114-014053 |
0114-014054 |
0114-014055 |
Заборники |
Номер заказа |
Регуляторы давления |
Номер заказа |
|
NW 9 тренога |
0114-014682 |
AL 3/8” |
0114-013531 |
|
NW 9 ведро |
0114-014684 |
AL 1/2” |
0110-009348 |
|
NW 13 |
0114-018933 |
AC 3/8” |
0114-009350 |
|
NW 20 тренога |
0110-011726 |
AC 1/2” |
0110-011745 |
|
NW 20 ведро |
0114-016023 |
R 1" Combi |
0114-016033 |
|
NW 20 тележка/настенный |
0114-014844 |
|||
NW 25 |
0114-013563 |
Другие доступные принадлежности • рем. комплекты (Воздушной и материальной части насоса) • набор уплотнительных колец и т.д.
