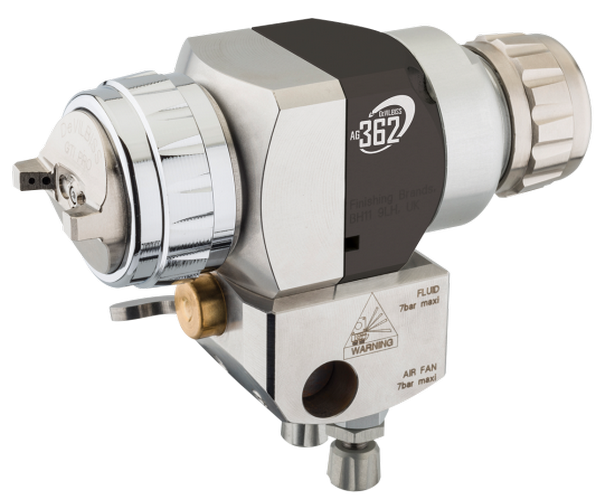

Пневматический автоматический краскораспылитель AG-362
Описание
Описание
Этот краскопульт создан по таким же строгим техническим условиям как и автоматические краскопульты AG-361, но при этом оснащен быстросъемной монтажной платформой. Это позволяет быстро и легко снимать краскопульт для проведения техобслуживания, чистки или замены, не изменяя настройки позиционирования. После подсоединения можно сразу же включать подачу материала и воздуха, так как краскопульт находится в нужном положении и готов к работе.
Предлагаются два варианта исполнения монтажных платформ:

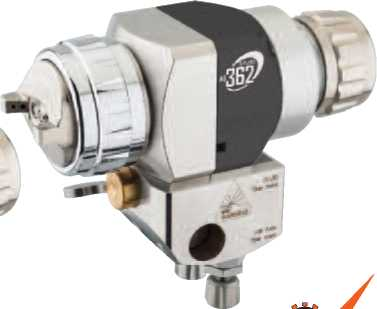

■ Эксцентриковое исполнение с рычагом и возможностью быстрого снятия и установки краскопульта в процессе производства

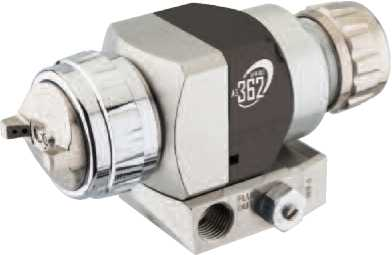

■ Низкопрофильное резьбовое исполнение с возможностью установки автоматических пневматических краскопультов A-363 безвоздушного распыления. Замените краскопульт, насос и работайте!

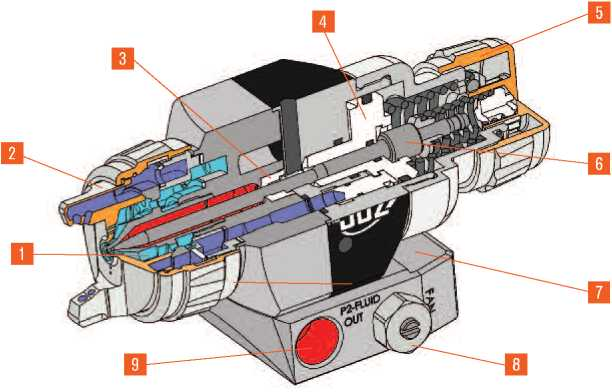

Краскопульт AG-362 со съемной монтажной платформой
1 Материальное сопло
2 Воздушная голова
3 Уплотнение иглы
4 Главный поршень
5 Материальный контроль
6 Материальная игла
7 Съемный трубопровод
8 Воздушный клапан (один из двух установлен, показана низкопрофильная версия)
9 Материальный вход
Усовершенствование
На все краскопульты AG-360 в стандартной комплектации устанавливаются винтовые вентили управления подачей воздуха для регулировки факела и мощности распыла. дополнительно поставляются переходники SPA-22 для подсоединения к внешним дистанционным системам контроля и регулировки подачи воздуха.
Варианты воздушных голов и сопел для краскопульта AG-362
|
Воздушная голова |
Тип распыления |
0.85mm |
1.0mm |
1.2mm |
1.4mm |
1.6mm |
1.8mm |
2.0mm |
2.2mm |
|
|
C1 |
обычный |
S |
S |
S |
S |
S |
S |
|
|
|
|
C2 |
обычный |
S |
S |
S |
S |
S |
S |
|
|
|
|
C3 |
обычный |
S |
S |
S |
S |
S |
S |
|
|
|
|
Эти воздушные головы подходят к соплам PROC-215-XX, где ХХ=диаметр отверстия |
||||||||||
|
HV30 |
HVLP |
|
S |
SN |
S |
SN |
S |
SN |
S |
SN |
|
TE10 |
Trans Tech (High Efficiency) |
S |
SN |
S |
SN |
S |
SN |
S |
SN |
|
|
TE20 |
Trans Tech (High Efficiency) |
S |
Sn |
S |
Sn |
S |
[Sn |
S |
SN |
|
|
TE30 |
Trans Tech (High Efficiency) |
S |
SN |
S |
SN |
S |
SN |
S |
SN |
|
|
TE40 |
Trans Tech (High Efficiency) |
S |
Sn |
S |
Sn |
S |
[Sn |
S |
SN |
|
|
TE40R |
Trans Tech (High Efficiency) |
S |
SN |
S |
SN |
S |
SN |
S |
SN |
|
Эти воздушные головы подходят к соплам PRO-205-XX, где ХХ=диаметр отверстия
S = наконечники и иглы данного типа и размера также поставляются в исполнении из высококачественной нержавеющей стали
N = наконечники и иглы данного типа и размера также поставляются с нитридным покрытием
Усовершенствование
На все краскопульты AG-362 в стандартной комплектации устанавливаются воздушные головы с шарнирным соединением 360°. дополнительно предлагается дефлектор воздуха с шагом регулировки 90°, соответствующий конструкции воздушной головы, обеспечивающий позиционирование с положительным шагом 90°.

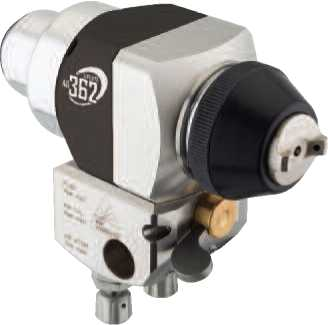

Исполнение AG-362P с малой головой
Прецизионный микрометрический винт регулятора иглы, как стандарт, может быть установлен на все AG-361 и AG-362 автоматические пистолеты. Эта функция доступна так же в качестве аксессуара.
Варианты воздушных голов и сопел
|
AG-362P Возд. голова |
Тип распыления |
H 0,5 мм |
G 0,7 мм |
FHV 1,0 мм |
|
90HV |
HVLP |
S |
S |
S |
Эти воздушные головы подходят к соплам CV-30-X, где К=диаметр отверстия
S = наконечники и иглы данного типа и размера также поставляются в исполнении из высококачественной нержавеющей стали
В косметической и стекольной промышленности, при использовании агрессивных растворителей, обычно используются FFKM уплотнители
