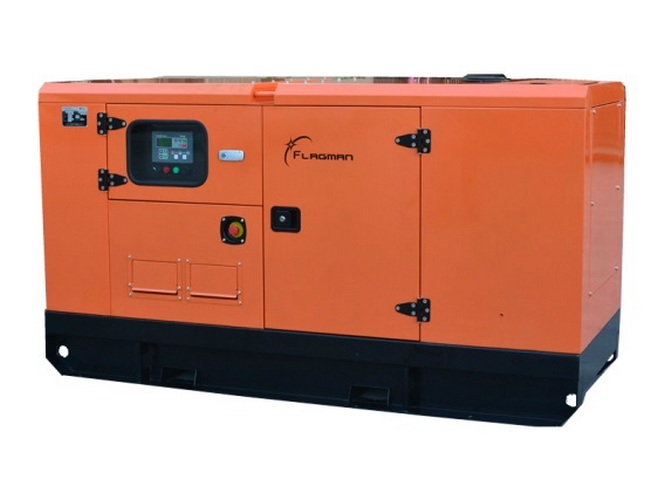

АД 12-Т400-1РП Дизель-генераторная установка (ДГУ) 12 кВт
Описание
Преимущества:
- Высокое качество сборки
- Низкая стоимость эксплуатационных расходов
- Низкий расход топлива, не требовательны к качеству топлива.
- Повышенный срок эксплуатации
- Широкий диапазон температур окружающей среды. Способность работать в условиях Крайнего Севера.
- Отличная ремонтопригодность
- Удобство обслуживания
Технические характеристики:
|
Основные характеристики |
|
|
Модель |
АД12-Т400-1РП |
|
Номинальная мощность (кВт/кВА) |
12/15 |
|
Резервная мощность (кВт/кВА) |
13.2/16.5 |
|
Частота тока (Гц) |
50 |
|
Род тока |
переменный, трехфазный |
|
Напряжение (В) |
400 |
|
Исполнение |
в кожухе |
|
Габаритные размеры (ДхШхВ), мм. |
1860х900х1080 |
|
Масса (кг) |
428 |
|
Объем топливного бака (л) |
54 |
|
Двигатель |
|
|
Модель |
QC480D |
|
Мощность двигателя (кВт) |
12.5 |
|
Тип |
Четырехтактный с прямым впрыском; с турбонадувом |
|
Частота вращения коленвала (об./мин.) |
1500 |
|
Количество цилиндров |
4 |
|
Диаметр цилиндра х ход поршня (мм) |
80х90 |
|
Степень сжатия в цилиндрах |
18:1 |
|
Рабочий объем двигателя (л) |
4.5 |
|
Удельный расход топлива (г/кВт х ч) |
255 |
|
Расход топлива при 50% (л/ч) |
3.3 |
|
Расход топлива при 75% (л/ч) |
2.4 |
|
Расход топлива при 100% (л/ч) |
1.6 |
|
Система охлаждения |
Жидкостная |
|
Генератор |
|
|
Модель |
BW-164D |
|
Тип |
Синхронный, бесщеточный |
|
Номинальное напряжение (В) |
400 |
|
Режим регулировки напряжения |
Автоматический |
|
Точность регулировки напряжения (%) |
±0.5 |
|
Коэффициент мощности (cos ɸ) |
0.8 |
|
Количество фаз |
3 |
|
Номинальный ток (А) |
21.6 |
|
КПД |
0.794 |
|
Степень изоляции |
H |
|
Класс защиты |
IP23/IP21 |
Стандартная комплектация:
- Дизельный двигатель с жидкостным охлаждением
- Электрооборудование CHIANT, AISIKAI
- Генератор переменного тока
- Основание - стальная рама с антивибрационными подушками
- Электрический стартер на 12/24 В
- Встроенный топливный бак
- Шкаф автоматического запуска (АВР) на базе русифицированного контроллера Comap InteliLite AMF 20 (Чехия)
- Автомат защиты генератора
- Зарядное устройство АКБ
- Промышленный глушитель (система газовыхлопа - для ДГУ в кожухе)
- Комплект необслуживаемых аккумуляторных батарей
- Моторное масло, антифриз
- Шумотеплоизолированный кожух (для ДГУ в кожухе)
- Комплект эксплуатационной документации
Система управления Comap AMF 20
Контроллеры генераторных установок InteliLite AMF 20 (Чехия) предназначены для управления и мониторинга дизельных электростанций, предоставляют пользователю максимальные возможности по индивидуальной настройке, полному контролю и защите ДГУ. Контроллер снабжен мощным графическим дисплеем, отображающим значения основных параметров.
Контроллеры удовлетворяют всем требованиям к АВР применениям, включая управление по модему, настройка пользователем и полный контроль и защиту генераторных установок.
Основные технические параметры:
- Автоматический/ручной старт/стоп генераторной установки;
- Нажимные кнопки и световые индикаторы для простоты управления;
- Настройка параметров посредством клавиатуры или компьютера;
- Измеряемые величины сети (50/60 Гц): Uф1-Uф3, Гц;
- Измеряемые величины генератора (50/60 Гц): Uф1-Uф3, Iф1-Iф3, Гц, кВА, кВт, кВар, кВт-ч ;
- Программируемые входы и выходы;
- Мониторинг и управление через интернет;
- Терминал D+preexcitiation;
- 3 встраиваемых аналоговых входа;
- 7 двоичных входов и выходов;
- Широкий диапазон дистанционной связи;
- Поддержка WebSupervisor, AirGate, LOCATE*
- Автоматическое SMS оповещение по тревоге или управление событиями и генерацией по SMS*.
Варианты исполнения ДГУ:
Технические характеристики:
Основные характеристики
Модель
АД12-Т400-1РП
Номинальная мощность (кВт/кВА)
12/15
Резервная мощность (кВт/кВА)
13.2/16.5
Частота тока (Гц)
50
Род тока
переменный, трехфазный
Напряжение (В)
400
Исполнение
открытое
Габаритные размеры (ДхШхВ), мм.
1860х900х1080
Масса (кг)
428
Объем топливного бака (л)
54
Двигатель
Модель
QC480D
Мощность двигателя (кВт)
12.5
Тип
Четырехтактный с прямым впрыском; с турбонадувом
Частота вращения коленвала (об./мин.)
1500
Количество цилиндров
4
Диаметр цилиндра х ход поршня (мм)
80х90
Степень сжатия в цилиндрах
18:1
Рабочий объем двигателя (л)
4.5
Удельный расход топлива (г/кВт х ч)
255
Расход топлива при 50% (л/ч)
3.3
Расход топлива при 75% (л/ч)
2.4
Расход топлива при 100% (л/ч)
1.6
Система охлаждения
Жидкостная
Генератор
Модель
BW-164D
Тип
Синхронный, бесщеточный
Номинальное напряжение (В)
400
Режим регулировки напряжения
