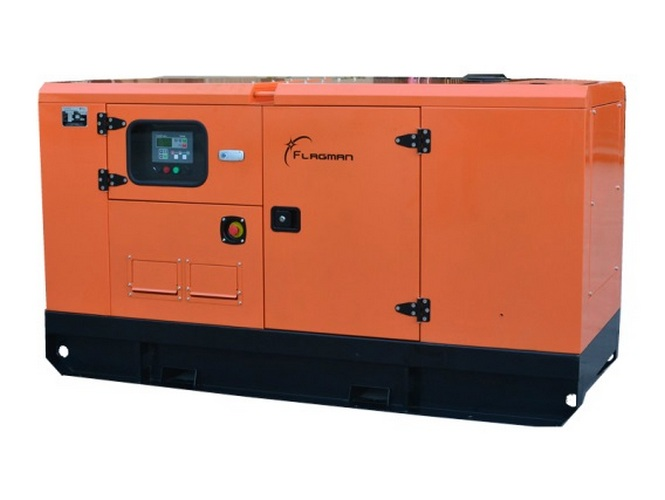

АД 120-Т400-1РП Дизель-генераторная установка (ДГУ) 120 кВт
Описание
Преимущества:
- Высокое качество сборки
- Низкая стоимость эксплуатационных расходов
- Низкий расход топлива, не требовательны к качеству топлива.
- Повышенный срок эксплуатации
- Широкий диапазон температур окружающей среды. Способность работать в условиях Крайнего Севера.
- Отличная ремонтопригодность
- Удобство обслуживания
Технические характеристики:
|
Основные характеристики |
|
|
Модель |
АД100-Т400-1РП |
|
Номинальная мощность (кВт/кВА) |
120/150 |
|
Резервная мощность (кВт/кВА) |
132/165 |
|
Частота тока (Гц) |
50 |
|
Род тока |
переменный, трехфазный |
|
Напряжение (В) |
400 |
|
Исполнение |
шумозащитный еврокожух |
|
Габаритные размеры (ДхШхВ) мм |
3050х1040х1400 |
|
Масса, кг. |
1656 |
|
Объем топливного бака (л) |
250 |
|
Двигатель |
|
|
Модель |
R6105BZLDS |
|
Мощность двигателя (кВт) |
132 |
|
Тип |
Четырехтактный с прямым впрыском; с турбонадувом |
|
Частота вращения коленвала (об./мин.) |
1500 |
|
Количество цилиндров |
6 |
|
Диаметр цилиндра х ход поршня (мм) |
105х135 |
|
Степень сжатия в цилиндрах |
17:1 |
|
Рабочий объем двигателя (л) |
7,01 |
|
Удельный расход топлива (г/кВт х ч) |
218 |
|
Расход топлива при 50% (л/ч) |
16,5 |
|
Расход топлива при 75% (л/ч) |
24,8 |
|
Расход топлива при 100% (л/ч) |
32,7 |
|
Система охлаждения |
Жидкостная |
|
Генератор |
|
|
Модель |
BW-274F |
|
Тип |
Синхронный, бесщеточный |
|
Номинальное напряжение (В) |
400 |
|
Режим регулировки напряжения |
Автоматический |
|
Точность регулировки напряжения (%) |
±0.5 |
|
Коэффициент мощности (cos ɸ) |
0.8 |
|
Количество фаз |
3 |
|
Номинальный ток (А) |
216 |
|
КПД |
0.876 |
|
Степень изоляции |
H |
|
Класс защиты |
IP23/IP21 |
Стандартная комплектация:
- Дизельный двигатель с жидкостным охлаждением
- Электрооборудование CHIANT, AISIKAI
- Генератор переменного тока
- Основание - стальная рама с антивибрационными подушками
- Электрический стартер на 12/24 В
- Встроенный топливный бак
- Шкаф автоматического запуска (АВР) на базе русифицированного контроллера Comap InteliLite AMF 20 (Чехия)
- Автомат защиты генератора
- Зарядное устройство АКБ
- Промышленный глушитель (система газовыхлопа - для ДГУ в кожухе)
- Комплект необслуживаемых аккумуляторных батарей
- Моторное масло, антифриз
- Шумотеплоизолированный кожух (для ДГУ в кожухе)
- Комплект эксплуатационной документации
Система управления Comap AMF 20
Контроллеры генераторных установок InteliLite AMF 20 (Чехия) предназначены для управления и мониторинга дизельных электростанций, предоставляют пользователю максимальные возможности по индивидуальной настройке, полному контролю и защите ДГУ. Контроллер снабжен мощным графическим дисплеем, отображающим значения основных параметров.
Контроллеры удовлетворяют всем требованиям к АВР применениям, включая управление по модему, настройка пользователем и полный контроль и защиту генераторных установок.
Основные технические параметры:
- Автоматический/ручной старт/стоп генераторной установки;
- Нажимные кнопки и световые индикаторы для простоты управления;
- Настройка параметров посредством клавиатуры или компьютера;
- Измеряемые величины сети (50/60 Гц): Uф1-Uф3, Гц;
- Измеряемые величины генератора (50/60 Гц): Uф1-Uф3, Iф1-Iф3, Гц, кВА, кВт, кВар, кВт-ч ;
- Программируемые входы и выходы;
- Мониторинг и управление через интернет;
- Терминал D+preexcitiation;
- 3 встраиваемых аналоговых входа;
- 7 двоичных входов и выходов;
- Широкий диапазон дистанционной связи;
- Поддержка WebSupervisor, AirGate, LOCATE*
- Автоматическое SMS оповещение по тревоге или управление событиями и генерацией по SMS*.
Варианты исполнения ДГУ:
|
Основные характеристики |
|
|
Модель |
АД24-Т400-1Р |
|
Номинальная мощность (кВт/кВА) |
24/30 |
|
Резервная мощность (кВт/кВА) |
26.4/33 |
|
Частота тока (Гц) |
50 |
|
Род тока |
переменный, трехфазный |
|
Исполнение |
открытое |
|
Напряжение (В) |
400 |
|
Исполнение |
открытое |
|
Габаритные размеры (ДхШхВ) мм |
1550х610х1250 |
|
Масса (кг) |
606 |
|
Объем топливного бака (л) |
86 |
|
Двигатель |
|
|
Модель |
N4100DS-30 |
|
Мощность двигателя (кВт) |
30,1 |
|
Тип |
Четырехтактный с прямым впрыском; с турбонадувом |
|
Частота вращения коленвала (об./мин.) |
1500 |
|
Количество цилиндров |
4 |
