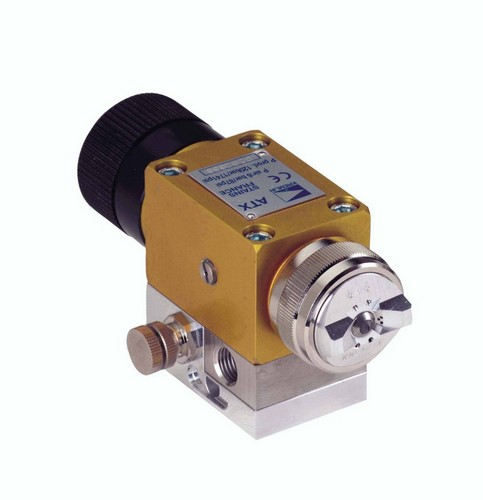

Комбинированный автоматический краскораспылитель Kremlin Rexson ATX AIRMIX
Описание
Непревзойденное качество распыления пистолета ATX Airmix® обеспечивает высокое качество обработки и существенную экономию материала. Всемирное признание профессионалами обеспечило пистолетам АТХ широкое при менение в автоматических линиях обработки на различных индустральных рынках. Циркуляция жидкости в основании (нет потерь давления) или в пистолете (быстрая промывка) на выбор.
Характеристика
|
Преимущества
|
Отличное качество распыления и превосходная эффективность переноса
|
Отличное качество обработки, сниж. расходов на краску, чистая рабочая среда, меньшее кол-во ТО
|
Модульная конструкция
|
Быстрое обслуживание: отвернуть 4 болта без снятия шлангов
|
Конструкция из нержавеющей стали
|
Подходит для материалов на основе воды
|
Спецификации
|
|
Макс. давление воздуха на входе (бар)
|
6
|
Макс. давление жидкости (бар)
|
200
|
Пусковое воздушное давление (бар мин.)
|
3
|
Реком. возд. давл. смесеобразования (бар)
|
1 - 3
|
Расход жидкости (см3/мин)
|
В соотв. с наконечником (см. таблицу Airmix®)
|
Вес (гр) (пистолет без д/о)
|
750
|
Маус. температура жидкости (°C)
|
50
|
Расход воздуха (м3/ч)
|
3 - 7.5
|
Детали контакт. с жидкостями
|
Нерж/сталь - обработанная нерж/сталь
|
Основание
|
Нерж/сталь
|
Фитинги
|
||
Источник питания
|
Основание пистолета
|
Фитинг в комплекте, не установлен
|
Жидкость
|
F 1/4" NPS
|
Коленчатый М 1/4" NPT - М 1/2 JIC
|
Смесеобразующий воздух
|
F 1/4" NPS
|
М 1/8" BSP - 4x6 шланг
|
Управляющий воздух
|
F 1/8" NPS
|
М 1/4" BSP - М 1/4" NPS
|
Конфигурация пистолета ATX без основания
|
||||
|
|
Воздушная насадка
|
Форсунка
|
№ детали
|
ATX пистолет (1)
|
циркуляция в основании
|
(1)
|
(1)
|
129.625.000
|
ATX пистолет (2)
|
циркуляция в пистолете
|
(1)
|
(1)
|
129.626.505
|
(1) Заказывается отдельно, см. таблицу ниже
|
Основание для пистолета ATX
|
||||
Описание
|
Тип основания
|
Вес (гр)
|
Детали контакт. с жидк.
|
№ детали
|
ATX основание (цирк. в основании (1)
|
боковой выход
|
310
|
Нерж/сталь
|
129.260.360
|
ATX основание (цирк. в пистолете (Q)
|
129.626.510
|
Комплекты
|
|
Описание
|
№ детали
|
АТХ комплект уплотнений (воздух и жидкость)
|
129.251.995
|
Комплект кронштейн и экран n°2
|
129.629.906
|
Комплект кронштейн и экран n°4
|
129.629.905
|
Комплект кронштейн и экран n°6
|
129.629.907
|
Комплект кронштейн и экран n°12
|
129.629.916
|
Кронштейны
|
|
Описание
|
№ детали
|
Установочный кронштейн 0 16
|
049.351.000
|
Установочный кронштейн 0 12
|
049.351.700
|
Регулируемый кронштейнг для кронштейна 012
|
049.351.705
|
Комплект
|
|
Описание
|
№ детали
|
Когмплект дистанционной регулировки ширины факела
|
029.253.002
|
| Воздушные насадки для пистолетов ATX
|
|||
|
![]() |
![]() |
![]() |
Для пистолетов ATX
|
132.650.550
|
132.650.450(1:
|
132.650.300
|
Рег. факел
|
-
|
•
|
-
|
Качество распыления
|
Отличное
|
Отличное
|
Хорошее
|
Эффект. переноса
|
Хорошая
|
Хорошая
|
Оч. хорошая
|
Антипригарн. покрытие
|
-
|
-
|
•
|
AIRMIX® наконечники (сопла)
Выбор наконечника производится в соответствии с требуемым расходом для получения хорошего качества обработки и снижения расходов на краску. AIRMIX® наконечник нуждается в периодической замене для поддержания первоначальной эффективност переноса. Для заказа наконечника замените знаки "х" в таблице на номер нужного наконечника в 134.5хх.хх4 для тонкой обработки или в 134.5хх.хх2 для Xtra™ тонкой обработки, рекомендуемого для материала на основе воды или для повышения качества распыления благодаря предварительному распылению.(Пример:134.509.094 (тонкая обработка) или 134.509.092 (Xtra™ тонкая обработка) при выборе наконечника 09.09.) (только наконечник 100.21 имеет № детали 134.100.214)
Tаблица наконечников тонкой обработки
|
|||||||||||||||||
|
Расход
воды (л/мин) |
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Маркир. экрана для
фильтра |
Маркир. на фильтре насоса
|
Средняя ширина факела на расстоянии 25см. |
||||||||||
Давление
(бар) |
Давление (бар)
|
Давление (бар)
|
Давление (бар)
|
||||||||||||||
Калибр
|
(мм)
|
35
|
70
|
120
|
200
|
Пистоле
|
т Насос
|
9
|
12
|
17
|
21
|
25
|
29
|
33
|
37
|
44
|
56
|
02
|
0.15
|
0.07
|
0.10
|
0.13
|
0.17
|
4
|
2
|
02.03
|
02.05
|
|
02.11
|
|
|
|
|
|
|
03
|
0.18
|
0.11
|
0.15
|
0.20
|
0.26
|
4
|
2
|
03.03
|
03.05
|
03.07
|
|
03.13
|
|
|
|
|
|
04
|
0.23
|
0.16
|
0.22
|
0.29
|
0.38
|
4
|
2 or 4
|
04.03
|
04.05
|
04.07
|
04.09
|
04.11
|
04.13
|
|
|
|
|
06
|
0.28
|
0.23
|
0.33
|
0.43
|
0.57
|
4
|
4 or 6
|
06.03
|
06.05
|
06.07
|
06.09
|
06.11
|
06.13
|
06.15
|
|
|
|
07
|
0.30
|
0.28
|
0.39
|
0.51
|
0.66
|
6
|
4 or 6
|
|
|
|
|
|
07.15
|
|
|
|
|
09
|
0.33
|
0.32
|
0.45
|
0.59
|
0.77
|
6
|
6 or 8
|
09.03
|
09.05
|
09.07
|
09.09
|
09.11
|
09.13
|
09.15
|
09.17
|
|
|
12
|
0.38
|
0.42
|
0.60
|
0.79
|
1.03
|
6
|
8 or 12
|
|
|
12.07
|
12.09
|
12.11
|
12.13
|
12.15
|
12.17
|
|
|
14
|
0.41
|
0.51
|
0.72
|
0.94
|
1.23
|
12
|
8 or 12
|
|
14.05
|
14.07
|
14.09
|
14.11
|
14.13
|
14.15
|
14.17
|
|
|
18
|
0.48
|
0.67
|
0.95
|
1.24
|
1.63
|
12
|
12
|
|
|
|
|
18.13
|
18.15
|
18.17
|
18.19
|
|
|
20
|
0.50
|
0.75
|
1.06
|
1.39
|
1.82
|
12
|
12
|
|
|
20.07
|
20.09
|
20.11
|
20.13
|
20.15
|
20.17
|
20.19
|
|
25
|
0.56
|
0.94
|
1.33
|
1.74
|
2.28
|
12
|
15
|
|
|
|
|
25.13
|
|
25.17
|
|
|
|
30
|
0.61
|
1.13
|
1.60
|
2.09
|
2.74
|
12
|
15
|
|
|
|
30.11
|
30.13
|
30.15
|
30.17
|
30.19
|
|
|
40
|
0.72
|
1.54
|
2.18
|
2.85
|
3.73
|
12
|
20
|
|
|
|
|
|
|
40.17
|
|
|
|
45
|
0.76
|
1.68
|
2.38
|
3.12
|
4.08
|
12
|
20
|
|
|
|
45.11
|
|
45.15
|
45.17
|
45.19
|
|
|
100
|
1.04
|
3.96
|
5.68
|
7.33
|
9.47
|
12
|
20 -
30 |
|
|
|
|
|
|
100.17
|
|
100.21
|
Tаблица наконечников XTRA™ тонкой обработки
|
||||||||||||||
|
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Маркир. экрана фильтра
|
Маркировка на фильтре
насоса |
Средняя ширина факела на расстоянии 25см.
|
|||||||
Давление (бар)
|
Давление (бар)
|
Давление (бар)
|
Давление (бар)
|
|||||||||||
Калибр
|
(мм)
|
35
|
70
|
120
|
200
|
Пистолет
|
Насос
|
9
|
12
|
17 21
|
25
|
29
|
33
|
37
|
04
|
0.23
|
0.16
|
0.22
|
0.29
|
0.38
|
4
|
2 or 4
|
04.03
|
04.05
|
04.07 04.09
|
04.11
|
|
|
|
06
|
0.28
|
0.23
|
0.33
|
0.43
|
0.57
|
4
|
4 or 6
|
06.03
|
06.05
|
06.07 06.09
|
06.11
|
06.13
|
06.15
|
|
07
|
0.30
|
0.28
|
0.39
|
0.51
|
0.66
|
6
|
4 or 6
|
|
|
|
|
|
07.15
|
|
09
|
0.33
|
0.32
|
0.45
|
0.59
|
0.77
|
6
|
6 or 8
|
09.03
|
09.05
|
09.07 09.09
|
09.11
|
09.13
|
09.15
|
|
12
|
0.38
|
0.42
|
0.60
|
0.79
|
1.03
|
6
|
8 or 12
|
|
|
12.07 12.09
|
12.11
|
12.13
|
12.15
|
12.17
|
14
|
0.41
|
0.51
|
0.72
|
0.94
|
1.23
|
12
|
8 or 12
|
|
14.05
|
14.07 14.09
|
14.11
|
14.13
|
14.15
|
14.17
|
Дополнительное оборудование для пистолетов Airmix®
■ Микроэкраны и уплотнения наконечников
|
|||
|
|
|
![]() |
№ детали
|
|||
Размер наконечника
|
Микроэкран (99 р) (компл. из 10)
|
Уплотн. кольца из ПТФЭ (компл. из 10)
|
|
02-03-04-06
|
129.609.901
|
-
|
|
09 and above
|
-
|
129.529.903
|
■ Шпильки для прочистки наконечника
|
![]() |
|||
|
||||
Описание
|
Форсунки Размер (мм)
|
Кол-во
|
№ детали
|
|
Шпильки для прочистки
|
< 0.9
|
12
|
000.094.000
|
|
Шпильки для прочистки
|
> 0.9
|
12
|
000.094.002
|
■Основания для пистолетов
|
|
||
|
|
|
|
■ Основания для пистолетов XCITE™
|
![]() |
||
|
|
|
|
Тип
|
Кол-во
|
№ детали
|
|
Полиацеталь
|
10
|
129.729.904
|
|
Нерж/сталь с уплотнением
|
|
129.729.905
|
|
Карбид с уплотнением
|
2
|
129.679.906
|
|
1 Основания для пистолетов MVX
|
|||
Тип
|
Кол-во
|
№ детали
|
|
Полиацеталь
|
10
|
129.679.904
|
|
Нерж/сталь с уплотнением
|
2
|
129.679.905
|
|
Карбид с уплотнением
|
2
|
129.679.906
|
|
Комплект уплотнений для пистолетов AIRMIX®
|
|||
Описание
|
Кол-во
|
№ детали
|
|
Уплотнен. для основ. из нерж/стали или карбида
|
10
|
129.629.922
|
■ Сетчатый фильтр пистолета для жидк.
|
![]() |
|||
|
|
|
|
|
Сетч. фильтр нерж/сталь для фильтра
|
Размер (р)
|
Кол-во
|
№ детали
|
|
N° 4
|
100
|
5
|
129.609.907
|
|
N° 6
|
168
|
5
|
129.609.908
|
|
N° 12
|
280
|
5
|
129.609.909
|
■ Регулируемые игольчатые клапаны
Для регулировки воздуха на входе пистолета |
||
Регулируемые игольчатые клапаны
|
![]() |
|
Описание
|
№ детали
|
|
Рег. иг. клапаны для пистолетов Xcite™, MVX, MXLT (MF 1/4")
|
0 50.070.190
|
■ Удлинители для пистолетов Airmix®
AIRMIX® пистолеты оснащаются удлинителями для обработки труднодоступных участков. |
![]() |
||
Описание
|
Длина в мм
|
№ детали
|
|
Прямой удлинитель
|
400
|
075.810.010
|
|
|
|
|
|
Описание
|
Длина в мм.
|
№ детали
|
|
Прямой удлинитель
|
400
|
075.800.012
|
|
Коленчатый удлинитель (угол 45°)
|
250
|
075.850.011
|
■ Адаптер для питания 2 или 3 пистолетов
Для подачи на 2 пистолета воздуха и краски на основе растворителя, вкл. стопорный клапан и дополнительный порт для подключения третьего пистолета ( изг. без применения нерж/стали) |
![]() |
|
Адаптер для питания 2 или 3 пистолетов
|
||
Описание
|
№ детали
|
|
Адаптер - дистрибутор
|
051.319.905
|
■ Y-образный фитинг для питания доп. пистолета
Контур жидкости: снимите заглушку второго фильтра для жидк.и подсоедините коленчатый ф Воздушный контур: подключите Y-образный фитинг к выходу возд. регулятора на насосе. |
![]() |
||
|
|||
Описание
|
Материал
|
№ детали
|
|
Возд. Y-образный фитинг 1/4" NPS
|
Нерж/сталь
|
129.029.920
|
|
Коленч. фитинг 3/8" NPT - 1/2" ЛС для подкл к выходу второго фильтра жидк.
|
Нерж/сталь
|
905.210.603
|
