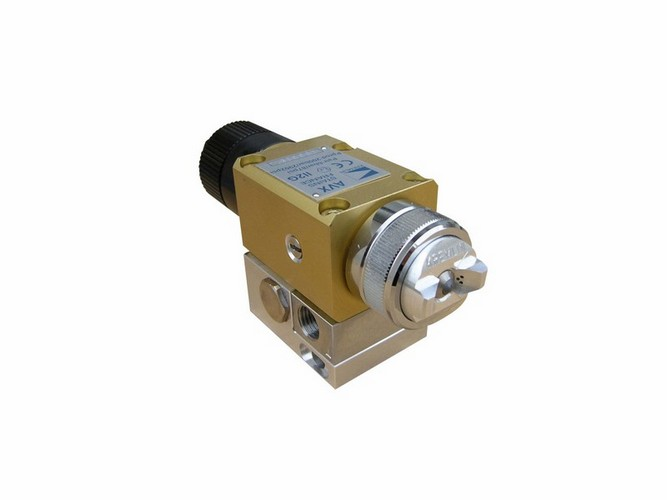

Комбинированный автоматический краскораспылитель Kremlin Rexson AVX AIRMIX
Артикул:AVX AIRMIX
Технология Light AIRMIX® - модульная конструкция для больших объемов производства. Пистолет AVX Airmix® благодаря своему размеру и сниженному весу увеличивает производительность и эффективность автоматических установок.
96403,85 руб
Базовая цена с НДС
Скидка
Производитель : Kremlin Rexson
Описание
Технология Light AIRMIX® - модульная конструкция для больших объемов производства. Пистолет AVX Airmix® благодаря своему размеру и сниженному весу увеличивает производительность и эффективность автоматических установок.
Качество распыления благодаря воздушным насадкам и наконечникам послелнего поколения гарантирует качсество окраски и существенную экономию материала. Циркуляция жидкости в основании (нет потерь давления) или в пистолете (быстрая промывка) на выбор.
|
Характеристики
|
Преимущества
|
|
Технология Light AIRMIX®: сниж. размер и вес.
|
Оптимальные характеристики нанесения
|
|
Отличное качество распыления и превосходная эффективность переноса
|
Отличное качество распыления снижение расходов на краску, чистота рабочей среды, снижение количества ТО
|
|
Конструкция из нерж/стали
|
Подходит для материалов наи основе воды
|
|
Выбор циркуляции в основании или в пистолете
|
Гарантия уровня качества для большинства материалов, легкость в промывке
|
|
Выбор основания с боковым или задним подключени
|
ем Для удовлетворения запросов всех заказчиков
|
|
Выбор наконечников для материалов на основе воды
|
Конструкция пистолета оптимизирует характеристики производительности и расхода. Спец. Xtra™ Fine Finish наконечники оптимизируют нанесение материала.
|
|
Опционная регулировка ширины факела
|
Для пользования широким выбором регулировок факела или расхода
|
|
Спецификации
|
|
|
Макс. давление воздуха на входе (бар)
|
6
|
|
Макс. давление жидкости (бар)
|
200
|
|
Пусковое давление воздуха (бар мин.)
|
3
|
|
Рекоменд возд. давл. смесеобразования (бар)
|
0.7 - 3
|
|
Расход жидкости (см3/мин)
|
В соответствии с наконечником (см. табл. Airmix®)
|
|
Вес (гр) (пистолет без д/о)
|
452
|
|
Макс. температура жидкости (°C)
|
50
|
|
Рачсход воздуха (м3/ч)
|
3 - 7.5
|
|
Детали контактирующие с жидкостью
|
Нерж/сталь - обработанная нерж/сталь
|
|
Основание
|
На выбор из нерж/стали, карбида или полиацеталя (опция)
|
|
Фитинги
|
||
|
Источник питания
|
Основание пистолета
|
Фитинг в комплекте, не установлен
|
|
Жидкость
|
F 1/4" NPS
|
М 1/2 JIC - синий шланг Airmix®, Ø 4.8 или 6,35 мм
|
|
Смесеобр. воздух
|
F 1/4" NPS
|
М 1/4" NPS - шланг возд. внутр.Ø 7
|
|
Управляющий воздух
|
F 1/8" NPS
|
Quick fittings - polyamide hose
Ø 4x6 |
|
Конфигурация пистолета AVX без основания
|
||||
|
Описание
|
Модель
|
Воздушная насадка
|
Форсунка
|
№ детали
|
|
AVX пистолет (±)
|
Циркуляция в основании
|
(1)
|
(1)
|
129.690.000
|
|
AVX пистолет (Q)
|
Циркуляция в пистолете
|
(1)
|
(1)
|
129.691.000
|
|
Конфигурация пистолета AVX с основанием
|
|||||
|
Основание
|
Тип основания
|
Модель
|
Воздушная насадка
|
Форсунка
|
№ детали
|
|
AVX пистолет (±)
|
Боковые выходы
|
Циркуляция в основании
|
(1)
|
(1)
|
129.695.000
|
|
AVX пистолет (Q)
|
Боковые выходы
|
Циркуляция в пистолете
|
(1)
|
(1)
|
129.695.100
|
|
AVX пистолет (±)
|
Задние выходы
|
Циркуляция в основании
|
(1)
|
(1)
|
129.695.050
|
|
AVX пистолет (Q)
|
Задние выходы
|
Циркуляция в пистолете
|
(1)
|
(1)
|
129.695.150
|
|
(1) Заказывается отдельно - см. табл.
|
|||||
|
Комплекты
|
|
|
Описание
|
№ детали
|
|
AVX комплект уплотнений (воздух и жидкость)
|
129.690.901
|
|
Основания для пистолета AVX
|
||||
|
Описание
|
Тип основания
|
Вес (гр)
|
Детали контакт. с жидк-ми
|
№ детали
|
|
Основание для AVX (цирк-я в основании (1)
|
боковой выход
|
240
|
Нерж/сталь
|
129.690.070
|
|
Основание для AVX (цирк-я в пистолете (Ω)
|
129.691.070
|
|||
|
Основание для AVX (цирк-я в основании (1)
|
задний выход
|
480
|
Нерж/сталь
|
129.690.080
|
|
Основание для AVX (цирк-я в пистолете (Ω)
|
129.691.080
|
|||
|
Комплекты фитингов
|
|
|
Описание
|
№ детали
|
|
Комплект фитингов для основания с боковым выходом
|
129.690.075
|
|
Комплект фитингов для основания с задним выходом
|
129.690.085
|
|
Кронштейны
|
|
|
Описание
|
№ детали
|
|
Установочный кронштейн 0 16
|
049.351.00
|
|
Установочный кронштейн 0 12
|
049.351.700
|
|
Регулируемый установочный кронштейн для кронштейна 012
|
049.351.705
|
|
Комплект
|
|
|
Описание
|
№ детали
|
|
Комплект дистанционной регулировки ширины факела
|
029.253.002
|
|
| Воздушные насадки для пистолетов AVX |
|
|||
|
|
 |
 |
 |
|
Для пистолетов AVX
|
132.720.055
|
132.720.025(1:
|
132.670.030
|
|
Рег. факел
|
-
|
•
|
-
|
|
Качество распыления
|
Отличное
|
Отличное
|
Хорошее
|
|
Эффект. переноса
|
Отличная
|
Отличная
|
Оч. хорошая
|
|
Антипригарн. покрытие
|
-
|
-
|
•
|
AIRMIX® наконечники (сопла)
Выбор наконечника производится в соответствии с требуемым расходом для получения хорошего качества обработки и снижения расходов на краску. AIRMIX® наконечник нуждается в периодической замене для поддержания первоначальной эффективност переноса. Для заказа наконечника замените знаки "х" в таблице на номер нужного наконечника в 134.5хх.хх4 для тонкой обработки или в 134.5хх.хх2 для Xtra™ тонкой обработки, рекомендуемого для материала на основе воды или для повышения качества распыления благодаря предварительному распылению.(Пример:134.509.094 (тонкая обработка) или 134.509.092 (Xtra™ тонкая обработка) при выборе наконечника 09.09.) (только наконечник 100.21 имеет № детали 134.100.214)
|
Tаблица наконечников тонкой обработки
|
|||||||||||||||||
|
|
Расход
воды (л/мин) |
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Маркир. экрана для
фильтра |
Маркир. на фильтре насоса
|
Средняя ширина факела на расстоянии 25см. |
||||||||||
|
Давление
(бар) |
Давление (бар)
|
Давление (бар)
|
Давление (бар)
|
||||||||||||||
|
Калибр
|
(мм)
|
35
|
70
|
120
|
200
|
Пистоле
|
т Насос
|
9
|
12
|
17
|
21
|
25
|
29
|
33
|
37
|
44
|
56
|
|
02
|
0.15
|
0.07
|
0.10
|
0.13
|
0.17
|
4
|
2
|
02.03
|
02.05
|
|
02.11
|
|
|
|
|
|
|
|
03
|
0.18
|
0.11
|
0.15
|
0.20
|
0.26
|
4
|
2
|
03.03
|
03.05
|
03.07
|
|
03.13
|
|
|
|
|
|
|
04
|
0.23
|
0.16
|
0.22
|
0.29
|
0.38
|
4
|
2 or 4
|
04.03
|
04.05
|
04.07
|
04.09
|
04.11
|
04.13
|
|
|
|
|
|
06
|
0.28
|
0.23
|
0.33
|
0.43
|
0.57
|
4
|
4 or 6
|
06.03
|
06.05
|
06.07
|
06.09
|
06.11
|
06.13
|
06.15
|
|
|
|
|
07
|
0.30
|
0.28
|
0.39
|
0.51
|
0.66
|
6
|
4 or 6
|
|
|
|
|
|
07.15
|
|
|
|
|
|
09
|
0.33
|
0.32
|
0.45
|
0.59
|
0.77
|
6
|
6 or 8
|
09.03
|
09.05
|
09.07
|
09.09
|
09.11
|
09.13
|
09.15
|
09.17
|
|
|
|
12
|
0.38
|
0.42
|
0.60
|
0.79
|
1.03
|
6
|
8 or 12
|
|
|
12.07
|
12.09
|
12.11
|
12.13
|
12.15
|
12.17
|
|
|
|
14
|
0.41
|
0.51
|
0.72
|
0.94
|
1.23
|
12
|
8 or 12
|
|
14.05
|
14.07
|
14.09
|
14.11
|
14.13
|
14.15
|
14.17
|
|
|
|
18
|
0.48
|
0.67
|
0.95
|
1.24
|
1.63
|
12
|
12
|
|
|
|
|
18.13
|
18.15
|
18.17
|
18.19
|
|
|
|
20
|
0.50
|
0.75
|
1.06
|
1.39
|
1.82
|
12
|
12
|
|
|
20.07
|
20.09
|
20.11
|
20.13
|
20.15
|
20.17
|
20.19
|
|
|
25
|
0.56
|
0.94
|
1.33
|
1.74
|
2.28
|
12
|
15
|
|
|
|
|
25.13
|
|
25.17
|
|
|
|
|
30
|
0.61
|
1.13
|
1.60
|
2.09
|
2.74
|
12
|
15
|
|
|
|
30.11
|
30.13
|
30.15
|
30.17
|
30.19
|
|
|
|
40
|
0.72
|
1.54
|
2.18
|
2.85
|
3.73
|
12
|
20
|
|
|
|
|
|
|
40.17
|
|
|
|
|
45
|
0.76
|
1.68
|
2.38
|
3.12
|
4.08
|
12
|
20
|
|
|
|
45.11
|
|
45.15
|
45.17
|
45.19
|
|
|
|
100
|
1.04
|
3.96
|
5.68
|
7.33
|
9.47
|
12
|
20 -
30 |
|
|
|
|
|
|
100.17
|
|
100.21
|
|
|
Tаблица наконечников XTRA™ тонкой обработки
|
||||||||||||||
|
|
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Расход воды
(л/мин) |
Маркир. экрана фильтра
|
Маркировка на фильтре
насоса |
Средняя ширина факела на расстоянии 25см.
|
|||||||
|
Давление (бар)
|
Давление (бар)
|
Давление (бар)
|
Давление (бар)
|
|||||||||||
|
Калибр
|
(мм)
|
35
|
70
|
120
|
200
|
Пистолет
|
Насос
|
9
|
12
|
17 21
|
25
|
29
|
33
|
37
|
|
04
|
0.23
|
0.16
|
0.22
|
0.29
|
0.38
|
4
|
2 or 4
|
04.03
|
04.05
|
04.07 04.09
|
04.11
|
|
|
|
|
06
|
0.28
|
0.23
|
0.33
|
0.43
|
0.57
|
4
|
4 or 6
|
06.03
|
06.05
|
06.07 06.09
|
06.11
|
06.13
|
06.15
|
|
|
07
|
0.30
|
0.28
|
0.39
|
0.51
|
0.66
|
6
|
4 or 6
|
|
|
|
|
|
07.15
|
|
|
09
|
0.33
|
0.32
|
0.45
|
0.59
|
0.77
|
6
|
6 or 8
|
09.03
|
09.05
|
09.07 09.09
|
09.11
|
09.13
|
09.15
|
|
|
12
|
0.38
|
0.42
|
0.60
|
0.79
|
1.03
|
6
|
8 or 12
|
|
|
12.07 12.09
|
12.11
|
12.13
|
12.15
|
12.17
|
|
14
|
0.41
|
0.51
|
0.72
|
0.94
|
1.23
|
12
|
8 or 12
|
|
14.05
|
14.07 14.09
|
14.11
|
14.13
|
14.15
|
14.17
|
Дополнительное оборудование для пистолетов Airmix®
|
■ Микроэкраны и уплотнения наконечников
|
|||
 |
|||
|
№ детали
|
|||
|
Размер наконечника
|
Микроэкран (99 р) (компл. из 10)
|
Уплотн. кольца из ПТФЭ (компл. из 10)
|
|
|
02-03-04-06
|
129.609.901
|
-
|
|
|
09 and above
|
-
|
129.529.903
|
|
|
■ Шпильки для прочистки наконечника
|
 |
|||
|
Описание
|
Форсунки Размер (мм)
|
Кол-во
|
№ детали
|
|
|
Шпильки для прочистки
|
< 0.9
|
12
|
000.094.000
|
|
|
Шпильки для прочистки
|
> 0.9
|
12
|
000.094.002
|
|
|
■Основания для пистолетов
|
|||
|
■ Основания для пистолетов XCITE™
|
 |
||
|
Тип
|
Кол-во
|
№ детали
|
|
|
Полиацеталь
|
10
|
129.729.904
|
|
|
Нерж/сталь с уплотнением
|
129.729.905
|
||
|
Карбид с уплотнением
|
2
|
129.679.906
|
|
|
Основания для пистолетов MVX
|
|||
|
Тип
|
Кол-во
|
№ детали
|
|
|
Полиацеталь
|
10
|
129.679.904
|
|
|
Нерж/сталь с уплотнением
|
2
|
129.679.905
|
|
|
Карбид с уплотнением
|
2
|
129.679.906
|
|
|
Комплект уплотнений для пистолетов AIRMIX®
|
|||
|
Описание
|
Кол-во
|
№ детали
|
|
|
Уплотнен. для основ. из нерж/стали или карбида
|
10
|
129.629.922
|
|
|
■ Сетчатый фильтр пистолета для жидк.
|
 |
|||
|
Сетч. фильтр нерж/сталь для фильтра
|
Размер (р)
|
Кол-во
|
№ детали
|
|
|
N° 4
|
100
|
5
|
129.609.907
|
|
|
N° 6
|
168
|
5
|
129.609.908
|
|
|
N° 12
|
280
|
5
|
129.609.909
|
|
|
■ Регулируемые игольчатые клапаны
Для регулировки воздуха на входе пистолета |
||
|
Регулируемые игольчатые клапаны
|
 |
|
|
Описание
|
№ детали
|
|
|
Рег. иг. клапаны для пистолетов Xcite™, MVX, MXLT (MF 1/4")
|
0 50.070.190
|
|
|
■ Удлинители для пистолетов Airmix®
AIRMIX® пистолеты оснащаются удлинителями для обработки труднодоступных участков. |
 |
||
|
Описание
|
Длина в мм
|
№ детали
|
|
|
Прямой удлинитель
|
400
|
075.810.010
|
|
|
Описание
|
Длина в мм.
|
№ детали
|
|
|
Прямой удлинитель
|
400
|
075.800.012
|
|
|
Коленчатый удлинитель (угол 45°)
|
250
|
075.850.011
|
|
|
■ Адаптер для питания 2 или 3 пистолетов
Для подачи на 2 пистолета воздуха и краски на основе растворителя, вкл. стопорный клапан и дополнительный порт для подключения третьего пистолета ( изг. без применения нерж/стали) |
 |
|
|
Адаптер для питания 2 или 3 пистолетов
|
||
|
Описание
|
№ детали
|
|
|
Адаптер - дистрибутор
|
051.319.905
|
|
|
■ Y-образный фитинг для питания доп. пистолета
Контур жидкости: снимите заглушку второго фильтра для жидк.и подсоедините коленчатый ф Воздушный контур: подключите Y-образный фитинг к выходу возд. регулятора на насосе. |
 |
||
|
Описание
|
Материал
|
№ детали
|
|
|
Возд. Y-образный фитинг 1/4" NPS
|
Нерж/сталь
|
129.029.920
|
|
|
Коленч. фитинг 3/8" NPT - 1/2" ЛС для подкл к выходу второго фильтра жидк.
|
Нерж/сталь
|
905.210.603
|
|
