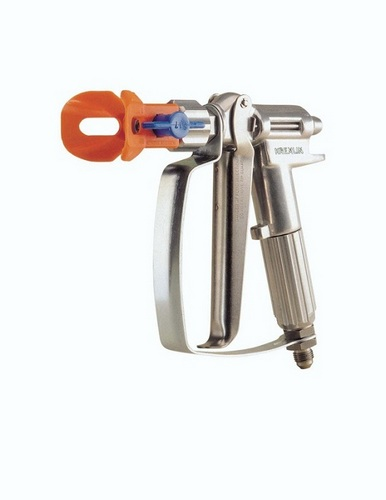

Безвоздушный краскораспылитель Kremlin Rexson M250
Артикул:M250
Рекомендуется для качественных безвоздушных индустриальных установок.
42278,30 руб
Базовая цена с НДС
Скидка
Производитель : Kremlin Rexson
Описание
Рекомендуется для качественных безвоздушных индустриальных установок.
|
ХАРАКТЕРИСТИКИ
|
ПРЕИМУЩЕСТВА
|
|
Эргономичная конструкция
|
Очень удобная рукоять и курок
|
|
Карбидвольфрамовый игл. клапан и основание
|
Непревзойденная надежность и долговечность
|
|
Съемный фильтр в рукояти
|
Быстрое обслуживание
|
|
Поворотный фитинг в рукояти
|
Важная эксплуатационная гибкость
|
|
СПЕЦИФИКАЦИИ
|
|
|
Распыляемые материалы
|
Антикоррозийные материалы, грунтовки, наполнители, эпоксидные смолы
|
|
Корпус распылителя
|
Алюминий
|
|
Давление жидкости (бар)
|
250
|
|
Макс.температура жидкости (°C)
|
50
|
|
Детали контакт. с жидкостями
|
Алюминий
|
|
Игольчатый клапан
|
Карбид
|
|
Вес (гр)
|
540
|
|
Фильтр в рукояти
|
Быстросъемный без ключа
|
|
Основание
|
Карбид
|
|
КОНФИГУРАЦИЯ РАСПЫЛИТЕЛЯ M250 |
|||
|
Тип распылителя |
Наконечник |
Давление жидкости (бар) |
№ детали распылителя |
|
M250 |
Ревнрсивный диаметр 517 |
250 |
922.044.512 |
|
Комплекты уплотнений
|
|
|
Описание
|
№ детали
|
|
Рем. комплект для безвоздушного распылителя M250
|
922.004.407
|
 |
КОМПЛЕКТ ДЛЯ БЕЗВОЗДУШНОГО РАСПЫЛИТЕЛЯ M250
|
|||
|
описание
|
диаметр проводящего шланга для жидк. (мм)
|
длина шланга (м)
|
№ детали комплекта
|
|
|
M250 распылитель
|
6.35
|
10
|
151.245.500
|
|
|

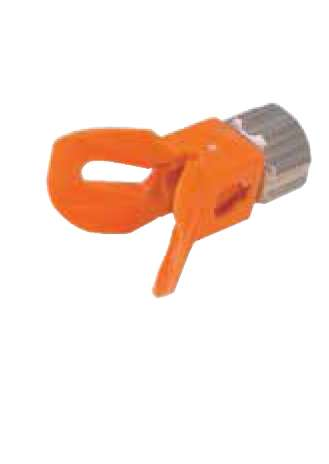

■ Щитки для реверсивных наконечников
|
|||||
|
• Обеспечивают очень быстрое очищение без применения инструментов
• Снимаются вручную (или стандартная система фиксации); чрезвычайно просты в использовании, полное отсутствие утечек • Наконечник устанавливается в трех положениях: распыление, отсоединение или снятие |
 |
||||
|
щитки для реверсивных наконечников
|
|||||
|
Описание
|
фитинг
|
Тип затяжки
|
№ детали
|
||
|
Основания
|
11/16" - 16 UN3B (KREMLIN M250. W...)
|
Ручной
|
922.562.000
|
||
|
С ключом
|
922.552.000
|
||||
|
|
|||||
|
наконечник kit
|
|||||
|
Описание
|
кол-во
|
№ детали
|
|||
|
Уплотнения для наконечника
|
8
|
922.004.018
|
|||
|
|
|||||
|
ремонтный комплект
|
|||||
|
Описание
|
№ детали
|
||||
|
Рем. комплект с поршнем и пружиной
|
922.550.201
|
||||
|

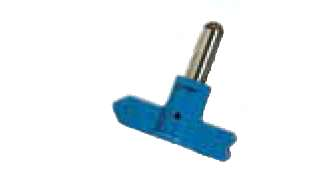

■ Реверсивные наконечники
|
|||||||||||
|
Выбор наконечника осуществляетсяся в соответствии с требуемым расходом для получения хорошего качества обработки и снижения затрат на краску. Безвоздушный наконечник требует быстрой замены для сохранения исходной эффективности переноса. Для определения № детали наконечника используйте №, выгравированный на наконечнике, замените Х в № детали: 922.055.XXX.
|
 |
||||||||||
|
реверсивные наконечники
|
|||||||||||
|
Расход при
140 бар (л/мин)
|
Эквивалент диаметра (в мм)
|
цвет наконечника
|
фильтр в рукояти (ячейки)
|
Угол
|
30°
|
40°
|
50°
|
60°
|
70°
|
90°
|
|
|
|
|
|
шир. факела
см/дюйм(1)
|
15/20
|
20/25
|
25/30
|
30/35
|
35/40
|
45/50
|
||
|
0.280
|
0.23
|
серый
|
красный (200)
|
№ выгравирован на наконечн.
|
-
|
-
|
-
|
609
(04.11)
|
-
|
-
|
|
|
0.454
|
0.28
|
красный
|
синий (150)
|
№ выгравирован на наконечн.
|
311 (06.05)
|
411
(06.07)
|
-
|
-
|
-
|
-
|
|
|
0.643
|
0.33
|
оранжевый
|
синий (150)
|
№ выгравирован на наконечн.
|
313 (09.05)
|
413 (09.07)
|
513 (09.09)
|
613 (09.11)
|
-
|
-
|
|
|
0.870
|
0.38
|
желтый
|
желтый (100)
|
№ выгравирован на наконечн.
|
315
|
415
|
515
|
615
|
-
|
-
|
|
|
1.136
|
0.43
|
синий
|
белый (50)
|
№ выгравирован на наконечн.
|
317 (14.05)
|
417 (14.07)
|
517 (14.09)
|
617
(14.11)
|
-
|
-
|
|
|
1.360
|
0.48
|
зеленый
|
белый (50)
|
№ выгравирован на наконечн.
|
-
|
419 (20.07)
|
519 (20.09)
|
619 (20.11)
|
-
|
|
|
|
1.741
|
0.53
|
черный
|
белый (50)
|
№ выгравирован на наконечн.
|
-
|
421
(20.07)
|
521 (20.09)
|
621 (20.11)
|
-
|
-
|
|
|
2.50
|
0.63
|
черный
|
белый (50)
|
№ выгравирован на наконечн.
|
-
|
-
|
525 (30.09)
|
-
|
725 (30.15)
|
925 (30.19)
|
|
|
3.33
|
0.74
|
черный
|
белый (50)
|
№ выгравирован на наконечн.
|
-
|
-
|
529 (45.09)
|
-
|
729 (45.15)
|
929 (45.21)
|
|
|
(1) № детали в скобках дает код эквивалента плоского наконечника KREMLIN для распыления с дистанции 30 см - 12 дюймов
|
|||||||||||
|

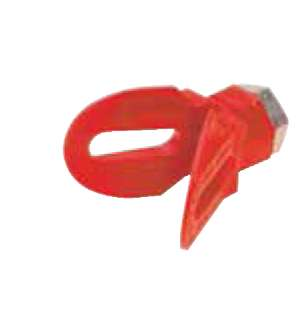

■ Щитки для плоских наконечников
|
 |
||||
|
щитки для плоских наконечников
|
|
||||
|
Описание
|
защитные щитки
|
№ детали
|
|||
|
M250 KREMLIN - щитки с резьбой для плоских наконечников
|
•
|
922.004.202
|
|||
|
Креп.гайка нак-ка, резьба для ключа KREMLIN M250 без защит.щитков
|
-
|
050.273.303
|
|||
|
|
|||||
|
комплект для наконечника
|
|
||||
|
Описание
|
кол-во
|
№ детали
|
|||
|
Уплотнения для наконечника
|
8
|
922.004.018
|
|||
|
■ Плоские наконечники
|
 |
||||||||||||||
|
Плоские наконечники гарантируют высокую точность и производительность; выбор наконечника производится в соответствии с требуемым расходом для достижения качественной обработки и снижения затрат на краску. Безвоздушный наконечник требует быстрой смены для сохранения исходной эффективности переноса. № детали: 000 00 XX.XX (замените X на номер, приведенный в таблице).
|
|||||||||||||||
|
плоские наконечники
|
|||||||||||||||
|
Размер
|
Эквивалент диаметра (в мм-тысячных дюйма)
|
Расх. жидк. при 40 бар (л/мин)
|
Наконеч. диафрагма
|
фильтр в рукояти (ячейки)
|
Угол
|
18°
|
30°
|
40°
|
50°
|
60°
|
67°
|
75°
|
82°
|
88°
|
94°
|
|
|
|
|
|
|
ширина факела при 25 см
|
8
|
13
|
18
|
23
|
28
|
33
|
38
|
43
|
48
|
53
|
|
03
|
0.18/0.007
|
0.23
|
09
|
красный(200)
|
|
03.03
|
03.05
|
03.07
|
|
|
|
|
|
|
|
|
04
|
0.23/0.009
|
0.31
|
09
|
красный(200)
|
|
|
04.05
|
04.07
|
04.09
|
04.11
|
|
|
|
|
|
|
06
|
0.28/0.011
|
0.46
|
12
|
синий (150)
|
|
|
06.05
|
06.07
|
06.09
|
06.11
|
06.13
|
06.15
|
|
|
|
|
09
|
0.33/0.013
|
0.63
|
15
|
синий (150)
|
|
|
09.05
|
09.07
|
09.09
|
09.11
|
09.13
|
09.15
|
|
|
|
|
12
|
0.38/0.015
|
0.86
|
15
|
синий (150)
|
№ выгравирован на наконечн.
|
|
|
|
|
12.11
|
|
|
12.17
|
12.19
|
|
|
14
|
0.41/0.016
|
1.01
|
18
|
синий (150)
|
14.03
|
14.05
|
14.07
|
14.09
|
14.11
|
14.13
|
14.15
|
14.17
|
|
|
|
|
18
|
0.46/0.018
|
1.34
|
18
|
желтый (100)
|
|
|
|
|
|
|
|
|
18.17
|
18.19
|
|
|
20
|
0.51/0.020
|
1.50
|
20
|
желтый (100)
|
|
|
20.05
|
20.07
|
20.09
|
20.11
|
20.13
|
20.15
|
20.17
|
20.19
|
|
|
30
|
0.61/0.024
|
2.25
|
25
|
желтый (100)
|
|
|
|
30.07
|
30.09
|
30.11
|
30.13
|
30.15
|
30.17
|
30.19
|
|
|
45
|
0.74/0.029
|
3.34
|
33
|
белый (50)
|
|
|
|
45.07
|
|
45.11
|
45.13
|
45.15
|
|
|
45.21
|
|
■ Конические наконечники
|
|||||||
|
Конические наконечники для установки напрямую на ручные или автоматические распылители.
|
|||||||
|
конические наконечники
|
|
|
|||||
|
Эквивалент диаметра (в мм-тысячных дюйма)
|
Расх. жидк. при 40 бар (л/мин)
|
фильтр в рукояти (ячейки)
|
Угол
|
21°
|
28°
|
36°
|
60°
|
|
0.71/0.028
|
0.9
|
желтый (100)
|
TC2
|
500.002
|
|
|
|
|
0.71/0.028
|
1.4
|
желтый (100)
|
TC3
|
|
500.003
|
|
|
|
1.06/0.42
|
1.8
|
белый (50)
|
TC4
|
|
|
500.004
|
|
|
1.52/0.60
|
4.2
|
белый (50)
|
TC9
|
|
|
|
500.009
|
|
■ Наконечник с регулируемым факелом
|
||||
|
Наконечник с регулируемым факелом обеспечивает одновременную регулировку ширины факела и расхода.
|
 |
|||
|
диаметр отверстия (мм)
|
Эквивалент калибра плоск.након. (мин.-макс.)
|
Расход (вода)(л/мин)
|
№ детали
|
|
|
0.18 - 0.41
|
03 - 14
|
0.23 - 1.1
|
254.020
|
|
|
0.28 - 0.51
|
06 - 20
|
0.46 - 1.5
|
000.000.620
|
|
|
0.41 - 0.91
|
14 - 68
|
1.1 - 5.3
|
000.001.468
|
|
Дополнительное оборудование:
|

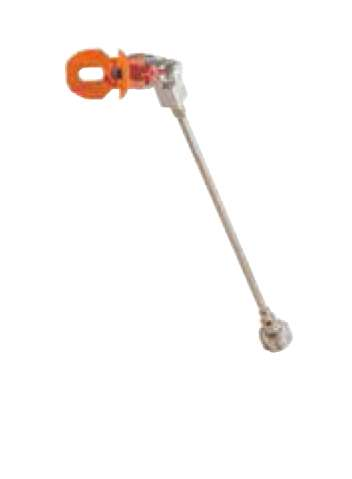

■ Удлинители для безвоздушных распылителей
|
||||
|
• Полный комплект удлинителя состоит из 1 удлинителя, 1 фитинга, 1 наконечника и 1 щитков наконечника.
|
 |
|||
|
Удлинители для безвоздушных распылителей и рукоятей
|
||||
|
описание
|
№ детали
|
|||
|
Удлинитель длина: 300 мм
|
922.030.122
|
|||
|
Удлинитель длина: 600 мм
|
922.030.242
|
|||
|
Поворотный фитинг
|
922.075.062
|
|||
|
Прямой фитинг
|
922.024.302
|
|||
|
Щитки для реверсивного или плоского наконечника
|
(1)
|
|||
|
Реверсивный или плоский наконечник
|
(1)
|
|||
|
(1) См. таблицу стр. 145.
|
||||
|
|
||||
|
уплотнения для удлинителей
|
||||
|
описание
|
кол-во
|
Использование
|
№ детали
|
|
|
Уплотнения (узкие)
|
10
|
Удлинители для 300 и 600 мм
|
922.055.410
|
|
|
Уплотнения (большие)
|
10
|
Удлинители для 300 и 600 мм
|
922.055.510
|
|
|

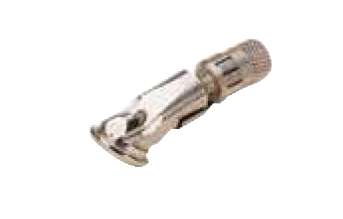

■ Поворотный фитинг
|
||
|
поворотный фитинг
|
||
|
описание
|
Резьба
|
№ детали
|
|
Тип резьбы (М250)
|
1/2 JIC (KREMLIN)
|
922.004.441
|
|
Тип резьбы (М250)
|
1/4 NPS (G)
|
922.004.421
|
|
Тип резьбы (М250) (W)
|
M 16 x 150 (W)
|
922.004.442
|
|

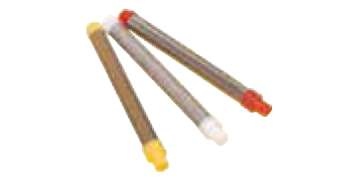

■ Рукоятные фильтры распылителя
|
|||
|
рукоятные фильтры распылителя 1
|
 |
||
|
описание
|
цвет
|
№ детали
|
|
|
200 ячеек (74 μm) рук. фильтр
|
красный
|
129.480.210
|
|
|
150 ячеек (100 μm) рук. фильтр
|
синий
|
129.480.216
|
|
|
100 ячеек (150 μm) рук. фильтр
|
желтый
|
129.480.215
|
|
|
50 ячеек (300 μm) рук. фильтр
|
белый
|
129.480.220
|
|
|

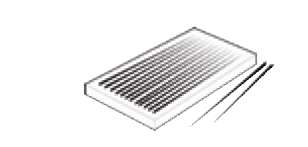

■ Очищающие шпильки для плоских наконечников
|
||||
 |
||||
|
описание
|
наконечник
Размер (мм)
|
кол-во
|
№ детали
|
|
|
Очищающие шпильки
|
< 0.9
|
12
|
000.094.000
|
|
|
Очищающие шпильки
|
> 0.9
|
12
|
000.094.002
|
|
