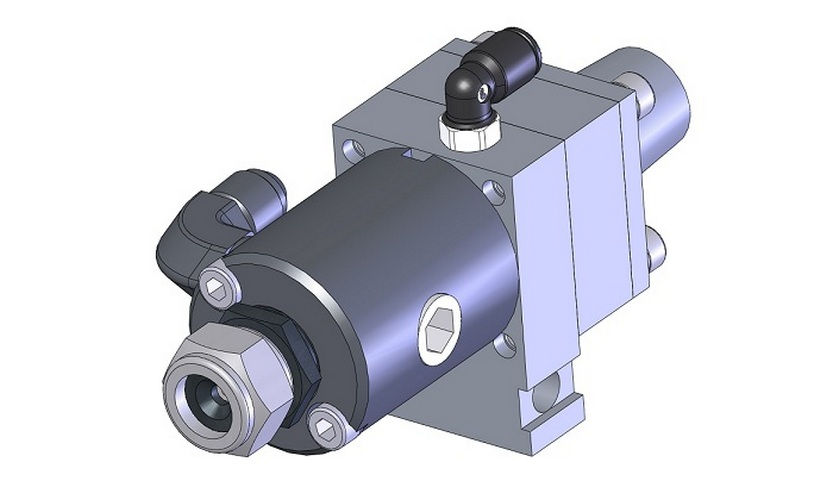

Безвоздушный автоматический краскораспылитель Kremlin Rexson ASI 40 GT
Артикул:ASI 40 GT
Высокая надежность безвоздушных распылителей - высокая производительность:
• Уникальная конструкция KREMLIN для высокоабразивных UV и HS материалов.
• Безвоздушное распыление для снижения излишнего распыления
• Высокая мощность препятствует образованию засоров.
78886,16 руб
Базовая цена с НДС
Скидка
Производитель : Kremlin Rexson
Описание
Высокая надежность безвоздушных распылителей - высокая производительность:
• Уникальная конструкция KREMLIN для высокоабразивных UV и HS материалов.
• Безвоздушное распыление для снижения излишнего распыления
• Высокая мощность препятствует образованию засоров
|
Характеристики
|
Преимущества
|
|
Оснащен GT картриджем
|
Устойчивость к высокоабразивным UV и UH материалам, повышенная надежность
|
|
Малый шариковый игл.клапан
|
Улучшает ламинарность каналов для жидкости
|
|
Уникальная простая конструкция (раздельный малый
|
Простота в обслуживании
|
|
шариковый игл.клапан и картридж)
|
Рекомендуется для большого расхода жидкости и высоковязких материалов
|
|
Широкий выбор наконечников
|
Большая мощность снижает возм.засорения игл. клапана
|
|
Фитинги
|
||
|
Источник питания
|
Распылитель
|
Фитинги
|
|
Жидкость ASI 24 и ASI 40
|
F 1/4" NPS
|
Коленчатый M 1/4" NPT - M 1/2 JIC
|
|
Управл.воздух
|
F 1/8" BSP
|
Коленчатый M 1/8" BSP - шланг 4 x 6
|
|
Конфигурация
|
|
|
Описание
|
№ детали
|
|
Безвоздушный ASI 40 GT распылитель
|
129.980.600
|
|
Безвоздушные наконечники
|
См. таблицу
|
|
Установочный кронштейн 0 16
|
049.351.000
|
|
Ремонтный комплект
|
|
|
Описание
|
№ детали
|
|
Ремонтный комплект
|
129.980.901
|
■ Диафрагмы для безвоздушных распылителей ASI 24 и 40
Диафрагмы выбираются в зависимости от диаметра форсунки, что повышает качество распыления.
|
№ ДЕТАЛИ
|
||
|
Описание
|
Форсунка
|
№ детали
|
|
Диафрагма 12
|
03 - 06
|
000.029.112
|
|
Диафрагма 15
|
09 -12
|
000.029.115
|
|
Диафрагма 18
|
14 - 18
|
000.029.118
|
|
Диафрагма 20
|
20
|
000.029.120
|
|
Диафрагма 25
|
30
|
000.029.125
|
|
Диафрагма 60 - стандартная установка
|
-
|
000.029.160
|
|
Крепежная гайка для наконечника
|
|
000.152.290
|
Дополнительное оборудование
|
■ Фильтр наконечника и диафрагма для безвоздушных распылителей
|
||
|
Диафрагма выбирается в соответствии с диаметром форсунки, что повышает качество распыления.
|
||
|
Фильтр наконечника (уотанава. с лицевой стороны распылителя)
|
||
|
Описание
|
Резьба, стопорная гайка
|
№ детали
|
|
Фильтр наконечника нерж.сталь(экран 160 ячеек - 95 μ)
|
F 11/16" - M 11/16"
|
101.576
|
|
Фильтр наконечника нерж.сталь(экран 1600 ячеек - 150 μ)
|
F 11/16" - M 11/16"
|
101.579
|
|
Фильтрационный экран
|
|
|
Описание
|
№ детали
|
|
Фильтр. экран нерж.сталь - 50 ячеек (300 μ)
|
625.218
|
|
Фильтр. экран нерж.сталь - 100 ячеек(150 μ)
|
625.212
|
|
Фильтр. экран нерж.сталь - 160 ячеек (95 μ)
|
625.216
|
|
Комплект из 4 уплотнений для фильтра
|
107.021
|
|
Диафрагмы (устанавливаются с лицевой стороны распылителя)
|
||
|
Описание
|
Форсунка
|
№ детали
|
|
Перед отверстием 09
|
03 - 04
|
500.109
|
|
Перед отверстием 11
|
06
|
500.111
|
|
Перед отверстием 13
|
09
|
500.113
|
|
Перед отверстием 16
|
12 - 14
|
500.116
|
|
Крепежная гайка наконечника
|
-
|
630.634
|
|
■ Плоские наконечники
|
 |
||||||||||||||
|
Плоские наконечники гарантируют высокую точность и производительность: наконечник выбирается согласно требуемого расхода для получения хорошего качества обработки и снижения расходов на краску. Безвоздушные наконечники требуют быстрой смены для сохранения эффективности переноса.
№ детали: 000 00 XX.XX (замените X на номер, указанный в таблице) . |
|||||||||||||||
|
ПЛОСКИЕ НАКОНЕЧНИКИ
|
|
||||||||||||||
|
размер
|
Эквивалент диаметра (в мм-тысячных дюйма)
|
Жидкость расход при 140 бар (л/мин)
|
Наконеч. Диафрагма
|
Фильтр в рукояти (ячейки)
|
Угол
|
18°
|
30°
|
40°
|
50°
|
60°
|
67°
|
75°
|
82°
|
88°
|
94°
|
|
|
|
|
|
|
Ширина факела при 25 см
|
8
|
13
|
18
|
23
|
28
|
33
|
38
|
43
|
48
|
53
|
|
03
|
0.18/0.007
|
0.23
|
09
|
красный(200)
|
|
03.03
|
03.05
|
03.07
|
|
|
|
|
|
|
|
|
04
|
0.23/0.009
|
0.31
|
09
|
красный(200)
|
|
|
04.05
|
04.07
|
04.09
|
04.11
|
|
|
|
|
|
|
06
|
0.28/0.011
|
0.46
|
12
|
синий (150)
|
|
|
06.05
|
06.07
|
06.09
|
06.11
|
06.13
|
06.15
|
|
|
|
|
09
|
0.33/0.013
|
0.63
|
15
|
синий (150)
|
|
|
09.05
|
09.07
|
09.09
|
09.11
|
09.13
|
09.15
|
|
|
|
|
12
|
0.38/0.015
|
0.86
|
15
|
синий (150)
|
№ выгравирован на наконечн.
|
|
|
|
|
12.11
|
|
|
12.17
|
12.19
|
|
|
14
|
0.41/0.016
|
1.01
|
18
|
синий (150)
|
14.03
|
14.05
|
14.07
|
14.09
|
14.11
|
14.13
|
14.15
|
14.17
|
|
|
|
|
18
|
0.46/0.018
|
1.34
|
18
|
желтый (100)
|
|
|
|
|
|
|
|
|
18.17
|
18.19
|
|
|
20
|
0.51/0.020
|
1.50
|
20
|
желтый (100)
|
|
|
20.05
|
20.07
|
20.09
|
20.11
|
20.13
|
20.15
|
20.17
|
20.19
|
|
|
30
|
0.61/0.024
|
2.25
|
25
|
желтый (100)
|
|
|
|
30.07
|
30.09
|
30.11
|
30.13
|
30.15
|
30.17
|
30.19
|
|
|
45
|
0.74/0.029
|
3.34
|
33
|
белый (50)
|
|
|
|
45.07
|
|
45.11
|
45.13
|
45.15
|
|
|
45.21
|
|
■ Конические наконечники
|
|||||||
|
Конические наконечники для установки напрямую на ручные и автоматические распылители.
|
|||||||
|
Конические наконечники
|
|||||||
|
Эквивалент диаметра (в мм-тысячных дюйма)
|
расх. жидк. при 40 бар (л/мин)
|
Фильтр в рукояти (ячейки)
|
Угол
|
21°
|
28°
|
36°
|
60°
|
|
0.71/0.028
|
0.9
|
желтый (100)
|
TC2
|
500.002
|
|
|
|
|
0.71/0.028
|
1.4
|
желтый (100)
|
TC3
|
|
500.003
|
|
|
|
1.06/0.42
|
1.8
|
белый (50)
|
TC4
|
|
|
500.004
|
|
|
1.52/0.60
|
4.2
|
белый (50)
|
TC9
|
|
|
|
500.009
|
|
■ Наконечники с регулируемым факелом
|
||||
|
Наконечники с регулируемым факелом обеспечивают одновременную регулировку ширины факела и расхода.
|
 |
|||
|
Наконечники с регулируемым факелом
|
||||
|
Диаметр отверстия (мм)
|
Эквивалент калибра плоск. након. (мин.-макс.)
|
Расход (вода)(л/мин)
|
№ детали
|
|
|
0.18 - 0.41
|
03 - 14
|
0.23 - 1.1
|
254.020
|
|
|
0.28 - 0.51
|
06 - 20
|
0.46 - 1.5
|
000.000.620
|
|
|
0.41 - 0.91
|
14 - 68
|
1.1 - 5.3
|
000.001.468
|
|
