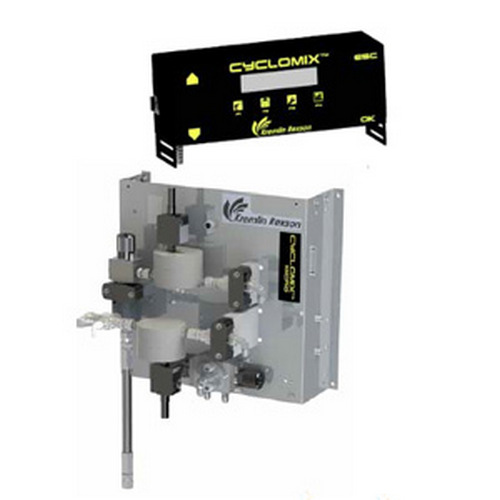

Система дозирования многокомпонентных материалов с электронным управлением CYCLOMIX™MICRO и MICRO+ PH
Описание
Простое в эксплуатации устройство точного управляемого смешивания 2-компонентных материалов. CYCLOMIX™ MICRO гарантирует идеальность процесса смешения. Возможность настройки всех значений жидкостей и характеристик установки. После программирования CYCLOMIX™ MICRO обрабатывает все параметры автоматически. Процесс программирования прост и интуитивно понятен, ввод данных производится через магнитный сигнал. Процесс промывки и обслуживания также прост. В дополнение возможен контроль системы из камеры окраски.
CYCLOMIX™MICRO+ обеспечивает промывку каналов жидк. катализаторов, в особенности для материалов на основе воды. Для кислотных катализаторов разработана модель CYCLOMIX™MICRO+ РН. Инсталляция установки в зону безопасности, где возможно (Директива ATEX).
|
ХАРАКТЕРИСТИКИ
|
ПРЕИМУЩЕСТВА
|
|
Автомат. управл. компонентами: мат-л, катализатор, растворитель
|
Дозировка +/- 1% и воспроизводимость +/- 0.5%
|
|
Автомат. промывка, подача материала
|
Быстрый пуск, миним. потери материала и растворителя.
|
|
Регулируемый объем промывки
Несколько последоват. промывки: только стор. материала; только стор. катализ.; стор. катализ. затем стор. мат-ла |
Экономия растворителя и охрана окр. среды
|
|
Рабочее давление от 2 до 200 бар
|
Возм. выбора HTi, HPA AIRMAX® технологии распыления
|
|
Постоянный контроль коэффициентов, тревожн. сигнал
|
Наносимая на детали краска всегда соответствует спецификациям
|
|
Интуит. понятная панель управления
|
Простота и легкость программирования для оператора
|
|
Конструкция из нерж/стали
|
Для обработки широкого спектра материалов
|
|
Запись расхода жидкости и VOC, возможность распечатки данных памяти (опция RS 232)
|
Занесение в память расхода мат-ла и растворителя
|
|
Возможность управления Cyclomix™ Micro из камеры окраски (с опцией комплекта стекл.)
|
Эргономика рабочей станции
|
|
Конструкция смешивающей панели
|
Простота ремонта, стандартизация зап. частей
|
|
СПЕЦИФИКАЦИИ
|
|
|
Электрическая мощность
|
115 / 230В - 75Вт
|
|
Пусковое давление воздуха (бар мин.)
|
4
|
|
Давление материала (бар)
|
2 -200
|
|
Вес (кг)
|
25
|
|
Детали контакт. с жидкостями
|
Нерж/сталь и PEHD
Нерж/сталь 316L модель РН нерж/сталь, ст. катализ. |
|
Коэффициент смешивания
|
Ед. компонент и i0,6/1 до 20/1
|
|
Точность смешения
|
1%
|
|
Расход смешиваемой жидкости
|
100 - 2000 см3/мин
|
|
Вязкость жидкости
|
30 - 5000 сП
|
|
Высота (см)
|
17.3 (блок упр-я) - 40 (дозир. устр.)
|
|
Ширина (см)
|
36.6 (блок упр-я) - 40.7 (дозир. устр.)
|
|
Глубина (см)
|
11.1 (блок упр-я) - 30 (дозир. устр.)
|
|
Фитинги
|
|
|
Электропитание: bornier и корпус сальника
|
|
|
Подача воздуха
|
F 1/4" BSP
|
|
Воздух выпуск
|
F 1/4" BSP
|
|
Подача жидкости
|
M 1/2" JIC
|
|
Жидкость выпуск
|
M 1/2" JIC
|
|
№ деталей cyclomix™ micro и micro+
|
||||
|
Описание
|
промыв. каналов жидк. катализ
|
кол-во мат-лов
|
кол-во катализат.
|
№ деталей
|
|
CYCLOMIX™ Micro
|
-
|
1
|
1
|
155.660.900
|
|
CYCLOMIX™ Micro
|
-
|
3
|
1
|
155.660.930
|
|
CYCLOMIX™ Micro+
|
•
|
1
|
1
|
155.660.911
|
|
CYCLOMIX™ Micro+
|
•
|
3
|
1
|
155.660.933
|
|
CYCLOMIX™ Micro+ PH (без смесит. см. опции)
|
•
|
1
|
1
|
155.660.951
|
|
CYCLOMIX™ Micro+ PH
|
•
|
3
|
1
|
155.660.953
|
|
№ ОПЦИОННЫХ ДЕТАЛЕЙ ДЛЯ CYCLOMIX™ MICRO И MICRO+
|
|
|
Описание
|
№ детали
|
|
Смеситель в сборе для Cyclomix Micro+ PH
|
155.660.955
|
|
RS 232 комплект подкл. для принтера
|
155.660.935
|
|
Компл. установки стекл. экр. в камеру окраски
|
155.660.340
|
|
7м. удлинитель между блоком упр-я и панелью упр. смесителя
|
901.250.216
|
