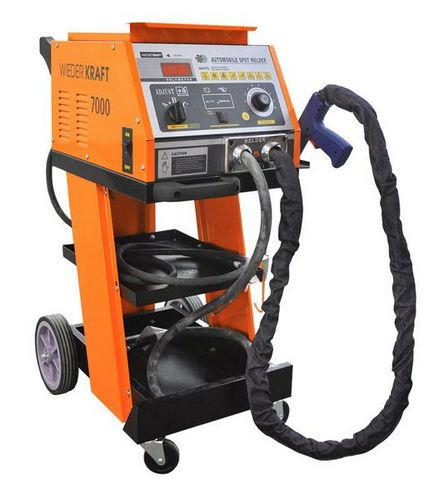

WDK-7000: Многофункциональный споттер и аппарат односторонней точечной сварки на тележке
Описание
Скачать инструкцию (PDF)Описание аппарата:
Аппарат для профессионального использования при выполнении кузовных работ по выравниванию металлических поверхностей и односторонней точечной сварки. Аппарат выпускается в двух исполнениях по питанию, от трехфазной сети переменного тока 380В и переменного тока 220В. Цифровой дисплей показывает входящее напряжение прибора. Панель управления снабжена регулятором сварочного тока позиционного типа (А-В-С) и аналоговым регулятором времени сварки. Это обеспечивает быструю и эффективную настройку параметров работы. В зависимости от исполнения по питанию устройство может использоваться для:
220В - выполнение работ по выравниванию поверхности (споттер).
380В - односторонняя точечная сварка, пайка металла угольным электродом и выполнение работ по выравниванию поверхности (споттер).
Комплект аксессуаров и расходных материалов, входящих в поставку, поможет Вам выполнить любую работу.
Особенности:
- Возможность использования аппарата для односторонней точечной сварки (380В)
- Возможность использования аппарата для выравнивания поверхности (споттер)
- Простота и понятность в управлении
- Органы управления выполнены из стойкого к износу пластика.
- Плавная регулировка времени сварки
- Позиционная (А-В-С) регулировка тока сварки.
- Автоматический переход в режим охлаждения. Защита от перегрева
- Аппарат оснащен пистолетом с кнопкой запуска.
- Автоматический и ручной контроль времени сварки.
- Широкий ассортимент аксессуаров в комплекте.
- Комплект расходных материалов
- Мобильность рабочего места.

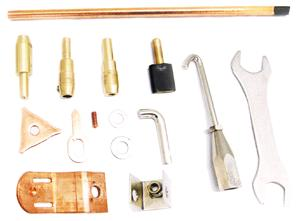

Расходные материалы:
Поставляются в пластиковом, удобном для использования органайзере.
Характеристики:
|
Питание |
~380В 50/60Hz |
~220В 50/60Hz |
|
Входная мощность |
20кВа |
12кВа |
|
Входной ток |
51A |
51А |
|
Максимальный сварочный ток: |
5200A |
4600А |
|
Выходное напряжение нагрева угольного электрода |
~6-10В |
~6-10В |
|
Выходное напряжение приварки шайб |
~1-12В |
~1-12В |
|
Выходное напряжение сварки |
~1-13В |
-- |
|
Толщина металла при односторонней сварке |
0.8+1.0мм |
-- |
|
Режим работы |
Цикличный |
|
|
Регулировка времени сварки |
1-10сек |
|
|
Регулировка сварочного тока |
А-В-С |
|
|
Длина кабеля |
1700+1500мм |
|
|
Габаритные размеры ВхШхГ |
950х500х600мм |
|
|
Вес |
78кг |
75кг |
Комплектность:
|
|
Комплектующие |
Кол-во |
Ед. |
|
1 |
Аппарат точечной сварки на тележке |
1 |
К-т |
|
2 |
Обратный молоток |
1 |
шт |
|
3 |
Обратный молоток для работы с приварочным пистолетом |
1 |
К-т |
|
4 |
Вакуумная присоска для работы с обратным молотком |
1 |
шт |
|
5 |
Захват с 6-ю крюками для использования с обратным молотком |
1 |
К-т. |
|
6 |
Крюк для работы с обратным молотком |
1 |
шт |
|
7 |
Адаптер для работы шайбами треугольной формы |
1 |
шт |
|
8 |
Адаптер для использования угольного электрода |
1 |
шт |
|
9 |
Электрод для односторонней точечной сварки |
1 |
шт |
|
10 |
Электрод для точечной приварки шайб |
1 |
шт |
|
11 |
Электрод для точечной приварки волнообразной проволоки |
1 |
шт |
|
12 |
Электрод для приварки винтов |
1 |
шт |
|
13 |
Шайбы треугольной формы |
10 |
шт |
|
14 |
Приварочная плоская шайба Ø12мм |
15 |
шт |
|
15 |
Приварочная плоская шайба Ø10мм |
15 |
шт |
|
16 |
Приварочные ОТ шайбы |
20 |
шт |
|
17 |
Приварочные винты |
30 |
шт |
|
18 |
Волнообразная проволока |
15 |
шт |
|
19 |
Угольный электрод |
3 |
шт |
|
20 |
Колеса большие |
2 |
шт |
|
21 |
Колеса малые |
2 |
шт |
|
22 |
Ось для больших колес |
1 |
шт |
|
23 |
Шпильки для фиксации больших колес |
2 |
шт |
|
24 |
Гайки крепления малых колес |
8 |
шт |
|
25 |
Винты крепления малых колес |
8 |
шт |
|
26 |
Руководство пользователя |
1 |
шт |
|
27 |
Ключ для держателя электрода |
1 |
шт |
|
28 |
Держатель кабеля «земля» |
1 |
шт |
|
29 |
Ручка аппарата точечной сварки |
1 |
шт |
|
30 |
Винты крепления ручки аппарата точечной сварки |
4 |
шт |
|
31 |
Инструментальный лоток |
1 |
шт |
|
32 |
Винты крепления инструментального лотка |
4 |
шт |
