Электростатические распылители щелевого типа

Практическое применение из распылителей электростатического типа получил щелевой распылитель, общий вид которого показан на рис. 1, а. Он состоит из двух металлических планок 1 и 2, между которыми зажата коронирующая (заостренная) пластинка 3. Коронирующая кромка пластинки несколько выступает вперед по отношению к губкам планок. В верхней планке имеется продольный сквозной канал 4, щелевидными отверстиями 5 сообщающийся р коронирующей кромкой.

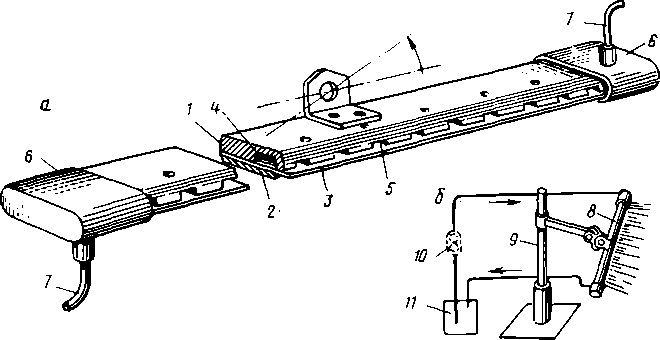

Рис. 1. Щелевой электрораспылитель:

а —общий вид; б — схема подачи лака в распылитель; 1 ~-верхняя планка; 2— нижняя планка; 3 — короиирующая пластинка; 4 — канал; 5—щель для лака; 6 — наконечники; 7 — шланги; 8 — распылитель; 9 — стойка; 10 — насос-доэатор; 11 — сосуд с лаком

Распыляемая жидкость подается по полиэтиленовому или другому не проводящему электричество шлангу 7 к одному из наконечников 6 распылителя и, протекая по каналу через щелевые отверстия, вытекает на коронирующую кромку, с которой происходит распыление. Излишки жидкости через второй наконечник стекают в сосуд 11, из которого снова подаются насосом 10 в распылитель (рис. 1,б). Распылитель 8 крепится на стойке 9 из электроизоляционного материала; его можно устанавливать под разными углами к горизонту.

Неподвижные щелевые распылители применяются ограниченно; они могут быть успешно применены для нанесения покрытия на плоские изделия. При применении этих распылителей предъявляются повышенные требования к свойствам распыляемых материалов.

По сравнению с обычными пневматическими распылителями электромеханические распылители должны обеспечивать значительную экономию лакокрасочного материала, сокращение расхода энергии на вентиляцию, улучшение санитарно-гигиенических условий.
