Типы ускорителей, применяемых для отверждения электронным излучением

Для ускорения электронов используют различные устройства:

• системы с точечным катодом и магнитным отклонением электронного потока (сканирующие системы);

. устройства с линейной катодной системой:

— излучатели с рассеянием на решетке;

— излучатели без рассеяния на решетке;

. устройства с катодом большой площади.

В рамках этой статьи обсуждается только многоступенчатый электронный ускоритель, работающий по сканирующему принципу.

Многоступенчатый электронный ускоритель

Ускорители этого типа работают с ускоряющим напряжением от 150 до 280 кВ. При этом создается ток от 20 до 200 мА. Простая конструкция, соединенная с саморегулирующимся микропроцессором, позволяет быстро и экономично проводить замену пускателя, катода и выходного окна без помощи изготовителя, описывая эти мероприятия в Общем журнале работ. Отклонение от равномерного распределения дозы по ширине объекта составляет 3% при отклоняющей частоте выше 800 Гц. Ускоритель охлаждается водой и конвекционно через крепежную конструкцию выходного окна.

При многоступенчатом ускорении электронов (см. рис.1) высокое вытягивающее напряжение между термокатодом и анодам разделяется на несколько ступеней. Между этими ступенями разница потенциалов составляет 60 кВ. При таком каскадном ускорении повышенное напряжение может привести к пробою между ступенями и каскадообразному разряду внутри или снаружи трубки ускорителя. Для изоляции в заполняющий газ добавляют гексафторид серы SF6.

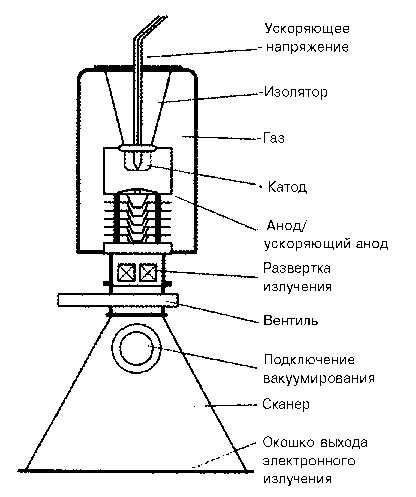

Рис. 1. Многоступенчатый ускоритель электронов
