Параметры процесса отверждения электронным излучением

Глубина проникновения

Ускоряющее напряжение определяет глубину проникновения электронов и тем самым толщину отверждаемого покрытия. При обычном напряжении от 150 до 300 квольт пригодная толщина слоя составляет от 80 до 400 мкм. Пригодной называется глубина проникновения, при которой гарантируется полное отверждение ЛКМ. На практике допускается снижение максимальной дозы излучения самое большее на 50%. На рис. 1 представлена зависимость необходимой глубины проникновения от ускоряющего напряжения. Следует обратить внимание на поглощение электронов в выходном окне и в слое воздуха между титановым окном и поверхностью объекта. Дальность действия электронов при этом сокращается приблизительно на 117 мкм.

Мощность излучения

Мощность излучения определяется величиной ускоряющего напряжения и тока. Она измеряется в ваттах (Вт). Вместе с рабочей шириной захвата она определяет производительность облучающей установки.

Доза облучения

Доза электронного излучения, которая попадает на объект, прямо пропорциональна числу электронов, покидающих ускоритель.

Доза облучения - это количество энергии на единицу массы, которое поглощает облучаемый материал. Единицей дозы является Грей [Gy].

Материал должен облучаться столько времени, сколько необходимо для получения соответствующей дозы. Тем самым доза облучения является мерой скорости отверждения. Для получения качественной поверхности важно равномерное распределение дозы облучения по ширине рабочего захвата. Потребители облучающих установок обязаны, используя простые мероприятия получать продукцию с неизменно высоким качеством поверхности. Существует простая зависимость между дозой (D), электрическим током (I) и скоростью движения транспортера.

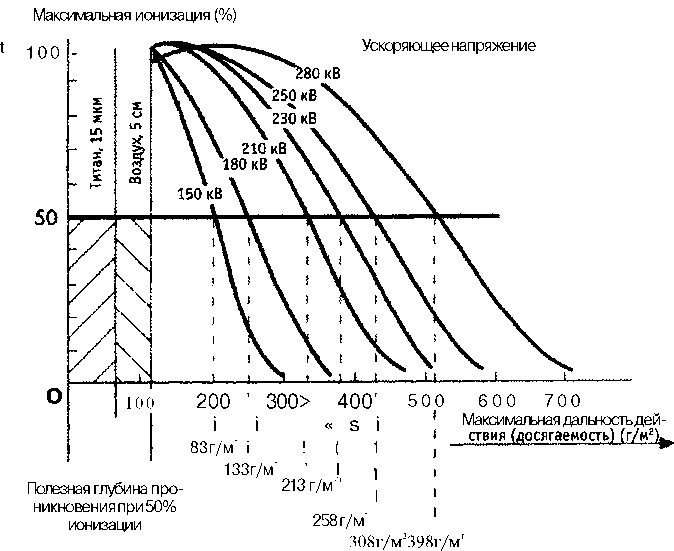

Рис. 1. Поглощение электронов в зависимости от ускоряющего напряжения.

Фактор к заключает в себе ускоряющее напряжение, ширину отклонения и другие параметры оборудования. Они редко могут варьироваться. Чаще всего изменяют скорость движения транспортера и дозу облучения при смене лака. При использовании уравнения (10) можно достаточно просто получать продукцию постоянно хорошего качества.
